Part Details | ENCLOSED LINK FUSE
5920-00-563-3152 A fuse in which the element is inclosed in a body of other than cylindrical shape. It may include visual indication that the fusible element is severed. For cylindrical items, see FUSE, CARTRIDGE. Excludes FUSE, OPEN LINK; and FUSE LINK, ELECTRICAL.
Alternate Parts: 456112, 45-611-2, 456112, 45-611-2, EL3007R, EL3007, 5920-00-563-3152, 00-563-3152, 5920005633152, 005633152
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | NOV 17, 1974 | 00-563-3152 | 00249 ( FUSE, ENCLOSED LINK ) |
REFERENCE DRAWINGS & PICTURES

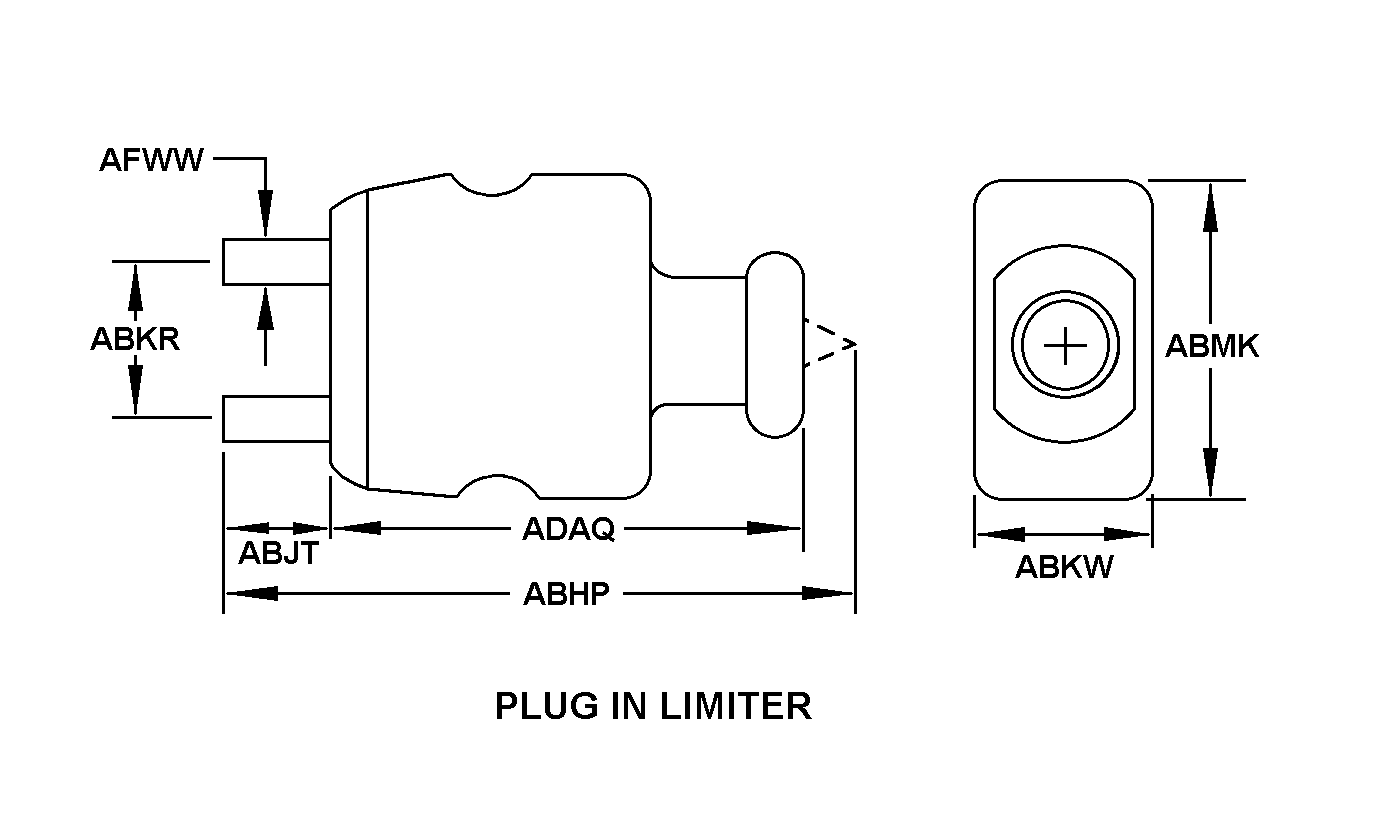

PLUG IN LIMITER
Cross Reference | NSN 5920-00-563-3152
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 45-611-2 | 27192 | DRS POWER & CONTROL TECHNOLOGIES,INC |
| 45-611-2 | 15605 | EATON CORPOPNS & TECHNICAL CENTER |
| EL3007R | 89946 | EATON CORPORATION |
| EL3007 | 65054 | WESTINGHOUSE ELECTRIC CORPPOWER GENERATION-GENERATOR DIV |
Technical Data | NSN 5920-00-563-3152
| Characteristic | Specifications |
|---|---|
| BODY STYLE | PLUG IN LIMITER |
| OVERALL LENGTH | 5.750 INCHES NOMINAL |
| TERMINAL LENGTH | 1.250 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH | 0.875 INCHES NOMINAL |
| OVERALL HEIGHT | 2.188 INCHES NOMINAL |
| OVERALL WIDTH | 3.875 INCHES NOMINAL |
| BODY LENGTH | 4.500 INCHES NOMINAL |
| TERMINAL WIDTH | 0.125 INCHES NOMINAL |
| CONTINUOUS CURRENT RATING IN AMPS | 7.000 |
| MAXIMUM VOLTAGE RATING IN VOLTS | 600.0 AC |
| CIRCUIT OVER-CURRENT INTERRUPTION TYPE | NORMAL INSTANTANEOUS |
| INTERRUPTION INDICATOR METHOD | OPAQUE BODY |
| SHORT-CIRCUIT/INTERRUPT CURRENT RATING IN AMPS | 200000.0 |
| TERMINAL SURFACE TREATMENT | NICKEL |
| CASE MATERIAL | BRONZE |
| TERMINAL MATERIAL | ALUMINUM |
