Part Details | SENSITIVE SWITCH
5930-00-018-0209 A switch with a quick-acting mechanism actuated by a highly delicate tactile contact. Includes membrane switch. Excludes SWITCH, FLEXIBLE; SWITCH, PRESSURE; and SWITCH, THERMOSTATIC.
Alternate Parts: 31010860, 3101-0860, M88051022, M8805/1-022, MILS88051, MILS8805-1, 5930-00-018-0209, 00-018-0209, 5930000180209, 000180209
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | APR 25, 1967 | 00-018-0209 | 00399 ( SWITCH, SENSITIVE ) |
REFERENCE DRAWINGS & PICTURES
HOLE MOUNTED
ROUND

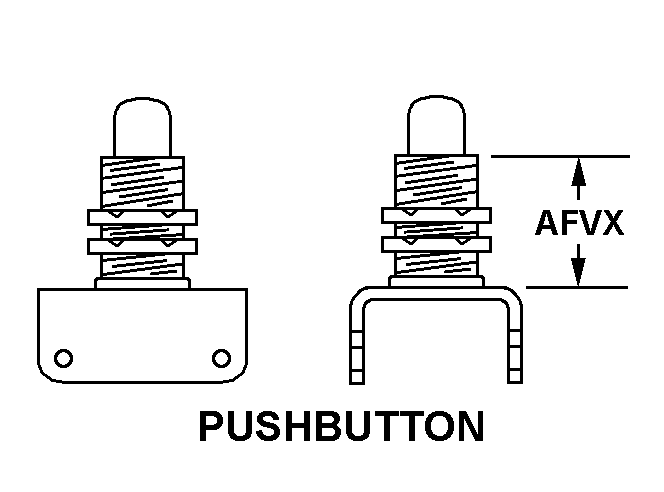

PUSHBUTTON
Cross Reference | NSN 5930-00-018-0209
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 3101-0860 | 28480 | HEWLETT-PACKARD COMPANYDBA HP |
| M8805/1-022 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| MILS8805-1 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
Technical Data | NSN 5930-00-018-0209
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 115.0 AC AND 28.0 DC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | C2.000 AMPERES RESISTIVE AND C1.000 AMPERES INDUCTIVE AND C1.500 AMPERES LAMP AND B15.000 AMPERES RESISTIVE AND B15.000 AMPERES INDUCTIVE AND B1.500 AMPERES LAMP |
| BODY STYLE | HOLE MOUNTED |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH | 0.998 INCHES MINIMUM AND 1.002 INCHES MAXIMUM |
| BODY LENGTH | 1.922 INCHES MINIMUM AND 1.952 INCHES MAXIMUM |
| BODY WIDTH | 0.672 INCHES MINIMUM AND 0.702 INCHES MAXIMUM |
| BODY HEIGHT | 0.984 INCHES MAXIMUM |
| ACTUATOR STYLE | ROUND |
| ACTUATOR FREE POSITION HEIGHT | 0.827 INCHES MINIMUM AND 0.891 INCHES MAXIMUM |
| TERMINAL TYPE AND QUANTITY | 3 SCREW |
| SWITCH ACTUATING FORCE | 20.0 OUNCES MAXIMUM |
| SWITCH RELEASE FORCE | 4.0 OUNCES MINIMUM |
| ACTUATOR MOVEMENT | C0.040 PRETRAVEL INCHES AND B0.203 OVERTRAVEL INCHES AND C0.010 DIFFERENTIAL INCHES |
| INCLOSURE TYPE | UNINCLOSED |
| ACTUATOR ADAPTER STYLE | PUSHBUTTON |
| ADAPTER BUSHING LENGTH | 0.505 INCHES MINIMUM AND 0.535 INCHES MAXIMUM |
| MOUNTING METHOD | UNTHREADED HOLE |
| UNTHREADED MOUNTING HOLE DIAMETER | 0.139 INCHES MINIMUM AND 0.143 INCHES MAXIMUM |
| TEST DATA DOCUMENT | 81349-MILS8805 SPECIFICATION (INCLUDES ENGINEERING TYPE BULLETINS, BROCHURES,ETC., THAT REFLECT SPECIFICATION TYPE DATA IN SPECIFICATION FORMAT; EXCLUDES COMMERCIAL CATALOGS, INDUSTRY DIRECTORIES, AND SIMILAR TRADE PUBLICATIONS, REFLECTING GENERAL TYPE DATA ON CERTAIN ENVIRONMENTAL AND PERFORMANCE REQUIREMENTS AND TEST CONDITIONS THAT ARE SHOWN AS "TYPICAL", "AVERAGE", "NOMINAL", ETC.). |
