Part Details | TRIGGER SWITCH
5930-00-021-8968 A switch which is actuated by pulling a trigger. The switching device with trigger action may be a separate unit but is usually mounted or designed to be mounted in a pistol-grip handle. It may include provisions for locking the switch in the "ON" position. Excludes GRIP ASSEMBLY, CONTROLLER, AIRCRAFT.
Alternate Parts: A21810108900, A218-101089-00, A21810108500, A218-101085-00, 580R417H02, 5930-00-021-8968, 00-021-8968, 5930000218968, 000218968
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAY 17, 1968 | 00-021-8968 | 00444 ( SWITCH, TRIGGER ) |
REFERENCE DRAWINGS & PICTURES

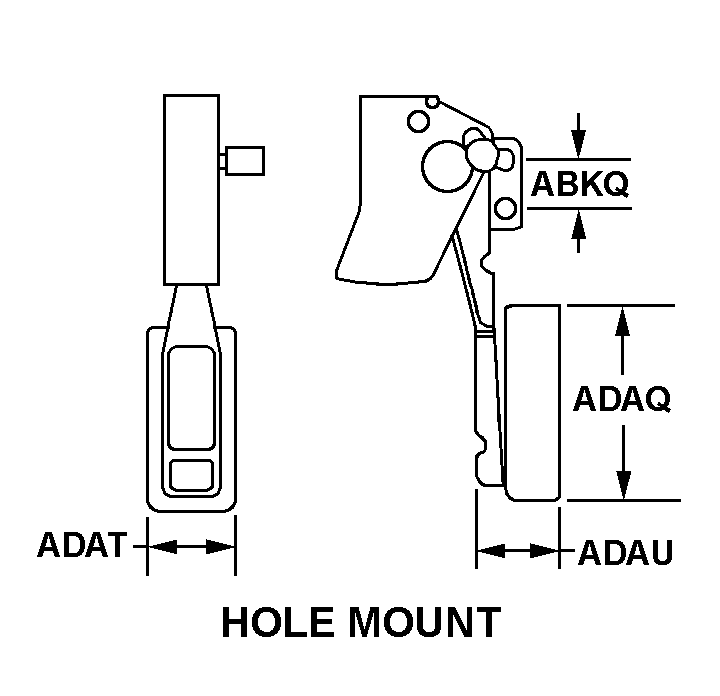

HOLE MOUNT
ROUND
Cross Reference | NSN 5930-00-021-8968
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| A218-101089-00 | 73949 | GUARDIAN ELECTRIC MANUFACTURING CO.DIV GUARDIAN ELECTRIC MFG CO |
| A218-101085-00 | 73949 | GUARDIAN ELECTRIC MANUFACTURING CO.DIV GUARDIAN ELECTRIC MFG CO |
| 580R417H02 | 97942 | NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV NORTHROP GRUMMAN SYSTEMS |
Technical Data | NSN 5930-00-021-8968
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 28.0 DC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | C5.000 AMPERES RESISTIVE |
| BODY STYLE | HOLE MOUNT |
| BODY LENGTH | 1.060 INCHES NOMINAL |
| BODY WIDTH | 1.800 INCHES NOMINAL |
| ACTUATOR STYLE | 4 ROUND |
| ACTUATOR WIDTH | 1.500 INCHES NOMINAL |
| TERMINAL TYPE AND QUANTITY | 4 TAB, SOLDER LUG |
| INCLOSURE TYPE | FULLY INCLOSED |
| MOUNTING METHOD | PANEL |
| CASE MATERIAL | PLASTIC |
