Part Details | FOOT SWITCH
5930-00-023-2594 A switch with a pedal which is actuated by the foot. For items not provided with a pedal, see switch (as modified). Excludes SWITCH, BEAM SELECTING, HEADLIGHT.
Alternate Parts: 14652, 5930-00-023-2594, 00-023-2594, 5930000232594, 000232594
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-023-2594 | 00174 ( SWITCH, FOOT ) |
REFERENCE DRAWINGS & PICTURES

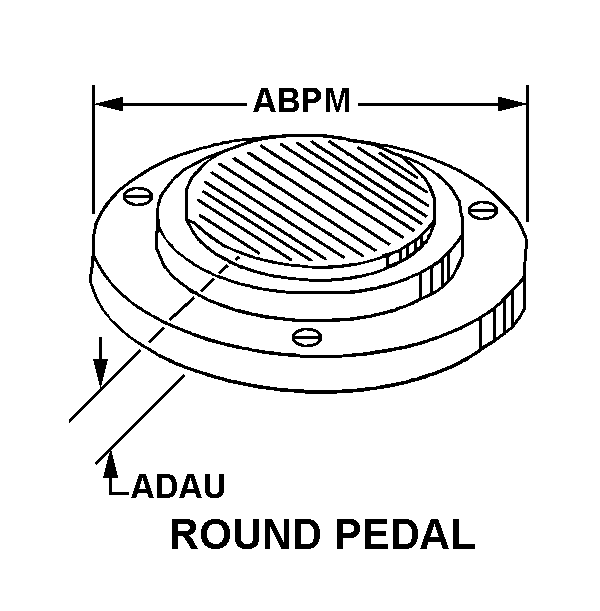

ROUND PEDAL
Cross Reference | NSN 5930-00-023-2594
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 14652 | 47220 | PICKER INTL INC |
Technical Data | NSN 5930-00-023-2594
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 125.0 AC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | B15.000 AMPERES RESISTIVE |
| BODY STYLE | ROUND PEDAL |
| BODY DIAMETER | 3.500 INCHES NOMINAL |
| BODY HEIGHT | 0.531 INCHES NOMINAL |
| TERMINAL TYPE AND QUANTITY | 1 CABLE W/CONNECTOR |
| HAZARDOUS LOCATIONS/ENVIRONMENTAL PROTECTION | DUSTPROOF |
| MOUNTING METHOD | RETAINING PLATE |
| SPECIAL FEATURES | SWITCH ENCLOSED IN RUBBER HOUSING; RUBBER HOOD SUPPLIED W/CONNECTOR PLUG; CABLE 204 IN. O/A LG |
