Part Details | SENSITIVE SWITCH
5930-00-044-4144 A switch with a quick-acting mechanism actuated by a highly delicate tactile contact. Includes membrane switch. Excludes SWITCH, FLEXIBLE; SWITCH, PRESSURE; and SWITCH, THERMOSTATIC.
Alternate Parts: 642 0030, ASC1563300, 23TL63, 23TL6-3, 4AC55, 5930PL1360192, 2287259P1, 228-7259P1, MS161065, MS16106-5, 58M055P001, N103654, MILS8805, MIL-S-8805, M880556005MS16106, M8805-56-005MS16106-, MILS880556E, MIL-S-8805/56E, 4AC55, MS161065, MS16106-5, 047241, 0109810001, 010981-0001, 5930-00-044-4144, 00-044-4144, 5930000444144, 000444144
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1961 | 00-044-4144 | 00399 ( SWITCH, SENSITIVE ) |
REFERENCE DRAWINGS & PICTURES

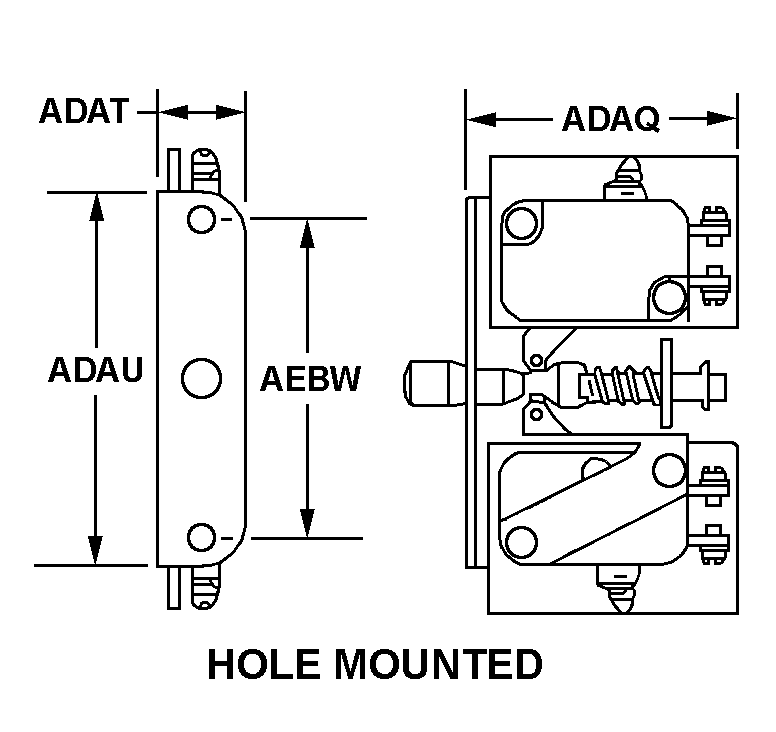

HOLE MOUNTED
ROUND
Cross Reference | NSN 5930-00-044-4144
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 642 0030 | 0GWE8 | ALLIED ELECTRONICS, INC. |
| ASC1563300 | Z4779 | ASC PTY LTD |
| 23TL6-3 | 80207 | C AND K COMPONENTS INCCLAYTON/UNIMAX DIV |
| 4AC55 | 91929 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
| 5930PL1360192 | 9009H | INSPEKTORAT WSPARCIA SIL ZBROJNYCH |
| 228-7259P1 | 52315 | KLEIN MARINE SYSTEMS, INC. |
| MS16106-5 | KCWR7 | L-3 COMMUNICATIONS MARINE SYSTEMSUKLTD |
| 58M055P001 | A1615 | LEONARDO S.P.A A LAND & NAVALDEFE ELECTRONICS DIVISION |
| N103654 | 52088 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN |
| MIL-S-8805 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| M8805-56-005MS16106- | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| MIL-S-8805/56E | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| 4AC55 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
| MS16106-5 | 96906 | MILITARY STANDARDSPROMULGATED BY MILITARY DEPARTMENTS |
| 047241 | 22915 | NORTHROP GRUMMAN CORPELECTRONIC SYSTEMS DEFENSIVE SYSTEM |
| 010981-0001 | 65597 | THALES DEFENSE & SECURITY, INC. |
Technical Data | NSN 5930-00-044-4144
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 125.0 AC AND 250.0 DC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | C250.000 MILLIAMPERES RESISTIVE AND C100.000 MILLIAMPERES INDUCTIVE AND B10.000 AMPERES RESISTIVE AND B10.000 AMPERES INDUCTIVE |
| BODY STYLE | HOLE MOUNTED |
| BODY LENGTH | 1.660 INCHES MAXIMUM |
| BODY WIDTH | 0.520 INCHES NOMINAL |
| BODY HEIGHT | 2.100 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO HEIGHT | 1.812 INCHES NOMINAL |
| OVERALL LENGTH | 2.035 INCHES NOMINAL |
| OVERALL WIDTH | 0.520 INCHES NOMINAL |
| OVERALL HEIGHT | 2.780 INCHES NOMINAL |
| ACTUATOR STYLE | ROUND |
| ACTUATOR DIAMETER | 0.250 INCHES NOMINAL |
| ACTUATOR HEIGHT | 0.375 INCHES MAXIMUM |
| ACTUATOR FREE POSITION HEIGHT | 0.375 INCHES MAXIMUM |
| TERMINAL TYPE AND QUANTITY | 6 TAB W/SCREW |
| ACTUATOR MOVEMENT | C0.188 PRETRAVEL INCHES |
| INCLOSURE TYPE | UNINCLOSED |
| MOUNTING METHOD | THREADED HOLE |
| THREAD SERIES DESIGNATOR | UNC |
| NOMINAL THREAD SIZE | 0.138 INCHES |
| THREAD CLASS | 2B |
| THREAD QUANTITY PER INCH | 32 |
| TEST DATA DOCUMENT | 81349-MIL-S-8805 SPECIFICATION (INCLUDES ENGINEERING TYPE BULLETINS, BROCHURES,ETC., THAT REFLECT SPECIFICATION TYPE DATA IN SPECIFICATION FORMAT; EXCLUDES COMMERCIAL CATALOGS, INDUSTRY DIRECTORIES, AND SIMILAR TRADE PUBLICATIONS, REFLECTING GENERAL TYPE DATA ON CERTAIN ENVIRONMENTAL AND PERFORMANCE REQUIREMENTS AND TEST CONDITIONS THAT ARE SHOWN AS "TYPICAL", "AVERAGE", "NOMINAL", ETC.). |
| SPECIFICATION/STANDARD DATA | 96906-MS16106 GOVERNMENT STANDARD |
