Part Details | ROTARY SWITCH
5930-00-047-4144 A switch actuated by a definite angular rotation of the switch shaft about its axis. For items having rated actuation travel and pressure characteristics, see SWITCH, SENSITIVE. Excludes RELAY, ROTARY; SWITCH, STEPPING; and SWITCH, TELEPHONE (as modified).
Alternate Parts: 1116, 111-6, A302600, A-302600, 302600, 5930-00-047-4144, 00-047-4144, 5930000474144, 000474144
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-047-4144 | 02134 ( SWITCH, ROTARY ) |
REFERENCE DRAWINGS & PICTURES

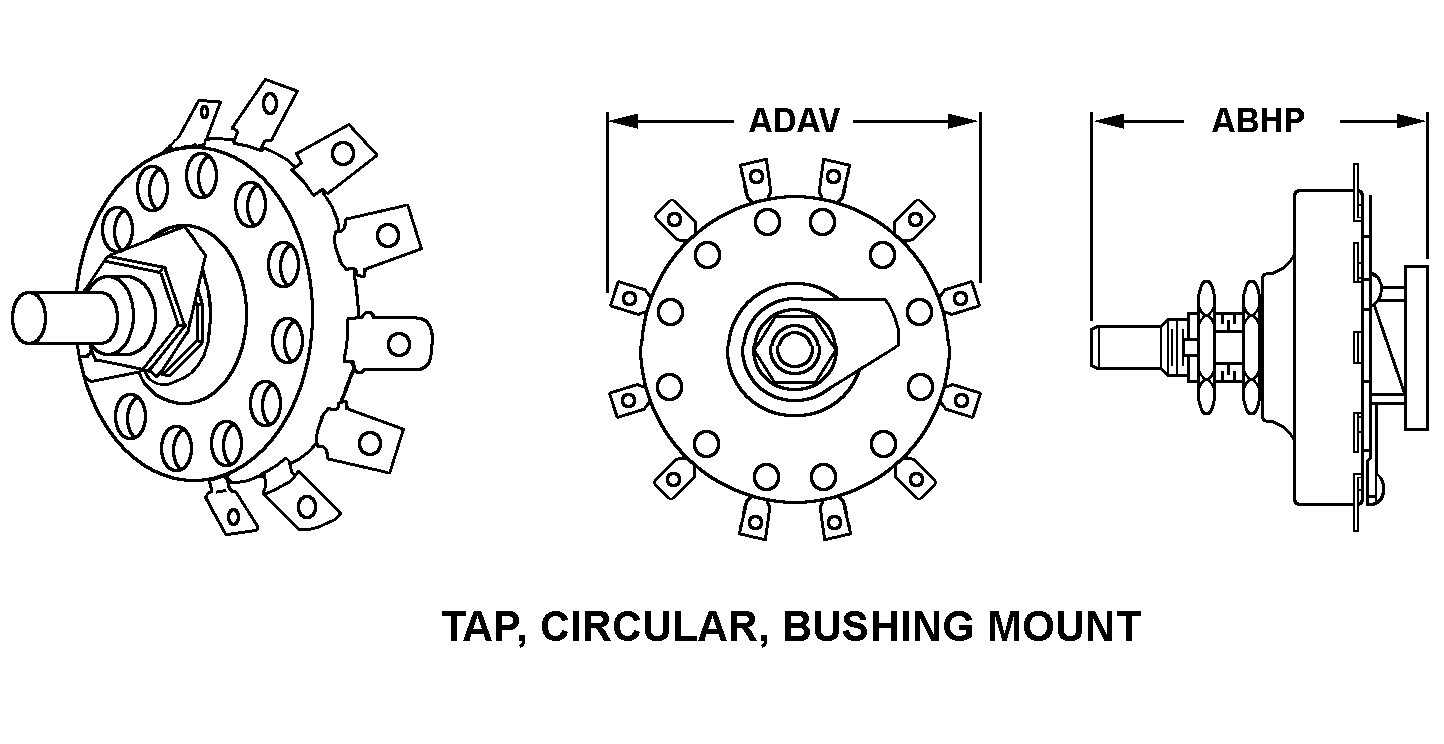

TAP, CIRCULAR, BUSHING MOUNT
Cross Reference | NSN 5930-00-047-4144
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 111-6 | 44655 | HEICO OHMITE, L.L.C.DBA OHMITE MANUFACTURING |
| A-302600 | 28009 | SYPRIS ELECTRONICS, LLCDIV SYPRIS ELECTRONICS, LLC - |
| 302600 | 28009 | SYPRIS ELECTRONICS, LLCDIV SYPRIS ELECTRONICS, LLC - |
Technical Data | NSN 5930-00-047-4144
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | TAP, CIRCULAR, BUSHING MOUNT |
| OVERALL LENGTH | 1.805 INCHES NOMINAL |
| OVERALL DIAMETER | 1.750 INCHES NOMINAL |
| INDIVIDUAL SECTION QUANTITY | 1 |
| SWITCH CONTACT BASIC DESIGN | NONPILE-UP SYMMETRICAL |
| TERMINAL TYPE | TAB, SOLDER LUG |
| PRECIOUS MATERIAL | SILVER |
| PRECIOUS MATERIAL AND LOCATION | CONTACTS SILVER |
