Part Details | LEVER SWITCH
5930-00-053-8063 A switch which is externally actuated by a lever and whose contacts open and close at a speed proportional to the speed at which the lever is operated. Includes pile-up lever switches and wafer lever switches. Excludes SWITCH, TOGGLE; SWITCH, ROTARY; SWITCH, KNIFE; SWITCH, SENSITIVE; SWITCH, BOX; and SWITCH, MERCURY.
Alternate Parts: 16036, 5930-00-053-8063, 00-053-8063, 5930000538063, 000538063
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1961 | 00-053-8063 | 00175 ( SWITCH, LEVER ) |
REFERENCE DRAWINGS & PICTURES

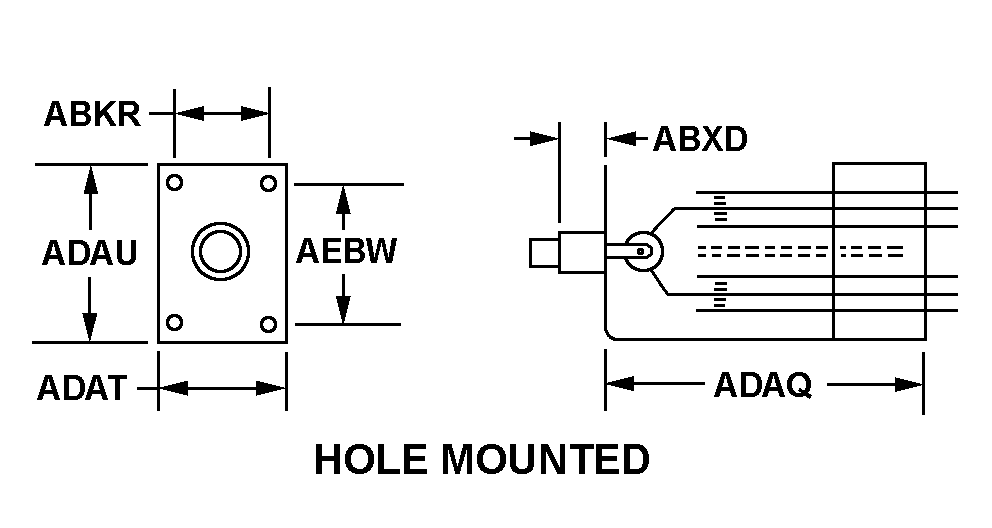

HOLE MOUNTED
ROUND
Cross Reference | NSN 5930-00-053-8063
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 16036 | 82389 | SWITCHCRAFT INC. |
Technical Data | NSN 5930-00-053-8063
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 120.0 AC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | B3.000 AMPERES RESISTIVE |
| BODY STYLE | HOLE MOUNTED |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH | 0.531 INCHES NOMINAL |
| BUSHING LENGTH | 0.422 INCHES NOMINAL |
| BODY WIDTH | 0.875 INCHES NOMINAL |
| BODY HEIGHT | 1.188 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO HEIGHT | 0.812 INCHES NOMINAL |
| OVERALL LENGTH | 4.437 INCHES NOMINAL |
| OVERALL WIDTH | 0.875 INCHES NOMINAL |
| OVERALL HEIGHT | 1.188 INCHES NOMINAL |
| ACTUATOR STYLE | 5 ROUND |
| ACTUATOR HEIGHT | 0.984 INCHES NOMINAL |
| ACTUATOR POSITION-ACTION RELATIONSHIP | UP POSITION MAINTAINED AND DOWN POSITION MAINTAINED AND CENTER POSITION MAINTAINED |
| TERMINAL TYPE AND QUANTITY | 6 TAB, SOLDER LUG |
| INCLOSURE TYPE | UNINCLOSED |
| MOUNTING METHOD | THREADED BUSHING |
| THREAD SERIES DESIGNATOR | UNS |
| NOMINAL THREAD SIZE | 0.469 INCHES |
| THREAD CLASS | 2A |
| THREAD QUANTITY PER INCH | 32 |
| PRECIOUS MATERIAL AND LOCATION | CONTACTS PALLADIUM |
