Part Details | THERMOSTATIC SWITCH
5930-00-055-3259 A switch that is actuated by changes in ambient temperature. Excludes CIRCUIT BREAKER; CONTROL, TEMPERATURE (as modified); FUSE (as modified); PROTECTOR, THERMAL-OVERLOAD, ELECTRICAL MOTOR; RELAY, THERMAL; and THERMOSTAT, FLOW CONTROL. See also CONTROL, TEMPERATURE (as modified) and REGULATOR, TEMPERATURE (as modified).
Alternate Parts: 9011100024, 90-11100-024, 710240, 71-0240, 710240, 71-0240, C8F, C8-F, 5930-00-055-3259, 00-055-3259, 5930000553259, 000553259
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-055-3259 | 00451 ( SWITCH, THERMOSTATIC ) |
REFERENCE DRAWINGS & PICTURES

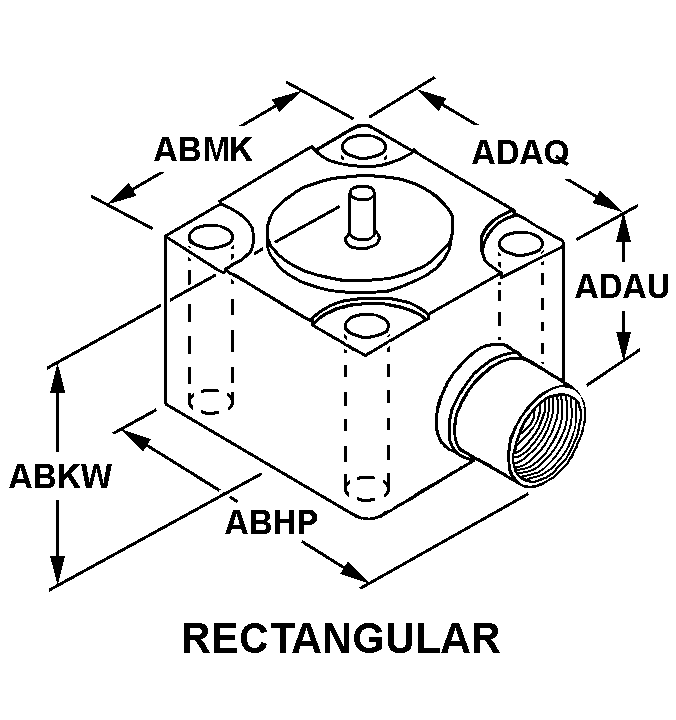

RECTANGULAR
Cross Reference | NSN 5930-00-055-3259
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 90-11100-024 | 97520 | BASLER ELECTRIC COMPANY |
| 71-0240 | 97520 | BASLER ELECTRIC COMPANY |
| 71-0240 | 93929 | SPX CORPORATIONDBA RADIODETECTION |
| C8-F | 93929 | SPX CORPORATIONDBA RADIODETECTION |
Technical Data | NSN 5930-00-055-3259
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | 2 RECTANGULAR |
| OVERALL LENGTH | 3.063 INCHES NOMINAL |
| FLANGE OVERALL WIDTH | 1.438 INCHES NOMINAL |
| NONPILE-UP CONTACT ARRANGEMENT | 1 POLE, SINGLE THROW, NORMALLY CLOSED, MOMENTARY ACTION |
| CONTACT ACTION STIMULUS | INCREASE |
| CONTACT ADJUSTABILITY | DEACTUATION POINT NOT ADJUSTABLE AND ACTUATION POINT NOT ADJUSTABLE |
| CONTACT STIMULUS RATING | AE90.00 ACTUATION POINT NOMINAL AND AF89.00 DEACTUATION POINT NOMINAL |
| MEDIA FOR WHICH DESIGNED | Q$DADF |
| TEMP SENSING ELEMENT TYPE | INTERNAL SENSOR |
| TERMINAL TYPE | TAB, SOLDER LUG |
| MOUNTING METHOD | FLANGE AND UNTHREADED HOLE |
| UNTHREADED MOUNTING HOLE DIAMETER | 0.234 INCHES NOMINAL |
| MOUNTING FACILITY PATTERN | THREE POSITION CIRCULAR |
| MOUNTING FACILITY CIRCLE RADIUS | 0.625 INCHES NOMINAL |
| SPECIAL FEATURES | TRIANGULAR FLANGE 1.438 IN. |
