Part Details | SENSITIVE SWITCH
5930-00-060-0073 A switch with a quick-acting mechanism actuated by a highly delicate tactile contact. Includes membrane switch. Excludes SWITCH, FLEXIBLE; SWITCH, PRESSURE; and SWITCH, THERMOSTATIC.
Alternate Parts: 0571, 057-1, 5930-00-060-0073, 00-060-0073, 5930000600073, 000600073
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JUN 08, 1967 | 00-060-0073 | 00399 ( SWITCH, SENSITIVE ) |
REFERENCE DRAWINGS & PICTURES

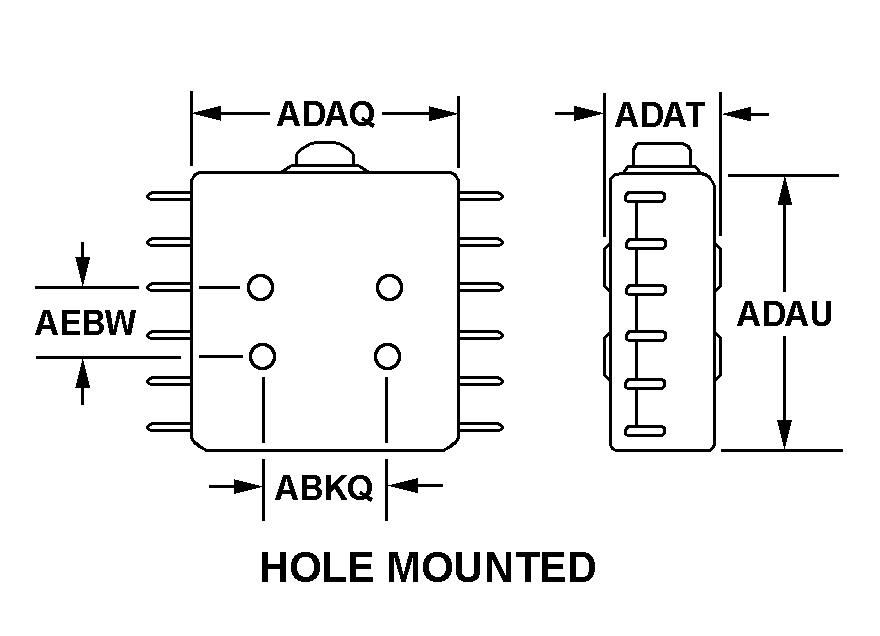

HOLE MOUNTED
ROUND
PUSHBUTTON
Cross Reference | NSN 5930-00-060-0073
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 057-1 | 79201 | WARWICK ELECTRONICS INC |
Technical Data | NSN 5930-00-060-0073
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 250.0 AC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | B3.000 AMPERES RESISTIVE |
| BODY STYLE | HOLE MOUNTED |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH | 1.000 INCHES NOMINAL |
| BODY LENGTH | 1.375 INCHES NOMINAL |
| BODY WIDTH | 0.281 INCHES NOMINAL |
| BODY HEIGHT | 0.812 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO HEIGHT | 0.625 INCHES NOMINAL |
| OVERALL LENGTH | 3.000 INCHES NOMINAL |
| OVERALL WIDTH | 0.281 INCHES NOMINAL |
| OVERALL HEIGHT | 1.125 INCHES NOMINAL |
| ACTUATOR STYLE | ROUND |
| ACTUATOR DIAMETER | 0.094 INCHES NOMINAL |
| ACTUATOR HEIGHT | 0.125 INCHES NOMINAL |
| ACTUATOR FREE POSITION HEIGHT | 0.750 INCHES NOMINAL |
| TERMINAL TYPE AND QUANTITY | 3 TAB, SOLDER LUG |
| INCLOSURE TYPE | FULLY INCLOSED |
| ACTUATOR ADAPTER STYLE | PUSHBUTTON |
| HAZARDOUS LOCATIONS/ENVIRONMENTAL PROTECTION | DUSTPROOF |
| UNTHREADED MOUNTING HOLE DIAMETER | 0.094 INCHES NOMINAL |
| CASE MATERIAL | PLASTIC |
