Part Details | LEVER SWITCH
5930-00-062-2400 A switch which is externally actuated by a lever and whose contacts open and close at a speed proportional to the speed at which the lever is operated. Includes pile-up lever switches and wafer lever switches. Excludes SWITCH, TOGGLE; SWITCH, ROTARY; SWITCH, KNIFE; SWITCH, SENSITIVE; SWITCH, BOX; and SWITCH, MERCURY.
Alternate Parts: S3502AI2DT, S35-02AI2DT, K138729, 5930-00-062-2400, 00-062-2400, 5930000622400, 000622400
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-062-2400 | 00175 ( SWITCH, LEVER ) |
REFERENCE DRAWINGS & PICTURES

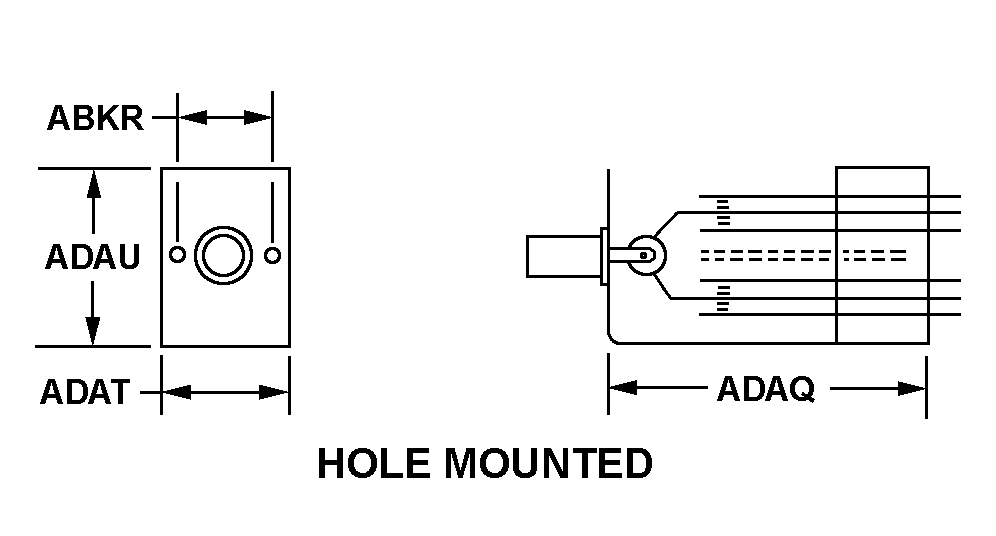

HOLE MOUNTED
ROUND
Cross Reference | NSN 5930-00-062-2400
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| S35-02AI2DT | 01963 | CHERRY ELECTRICAL PRODUCTS CORP |
| K138729 | 88818 | KEARFOTT CORPORATIONDBA KEARFOTT |
Technical Data | NSN 5930-00-062-2400
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 250.0 AC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | B5.000 AMPERES RESISTIVE |
| BODY STYLE | HOLE MOUNTED |
| BODY LENGTH | 1.312 INCHES NOMINAL |
| BODY WIDTH | 0.312 INCHES NOMINAL |
| BODY HEIGHT | 0.750 INCHES NOMINAL |
| OVERALL LENGTH | 1.562 INCHES NOMINAL |
| OVERALL WIDTH | 0.312 INCHES NOMINAL |
| OVERALL HEIGHT | 1.125 INCHES NOMINAL |
| ACTUATOR STYLE | 5 ROUND |
| ACTUATOR HEIGHT | 0.250 INCHES NOMINAL |
| ACTUATOR WIDTH | 0.016 INCHES NOMINAL |
| ACTUATOR POSITION-ACTION RELATIONSHIP | UP POSITION MAINTAINED AND DOWN POSITION MAINTAINED |
| TERMINAL TYPE AND QUANTITY | 6 TAB, SOLDER LUG |
| INCLOSURE TYPE | UNINCLOSED |
| MOUNTING METHOD | UNTHREADED HOLE |
| SPECIAL FEATURES | ONE 0.156 IN. DIA MTG HOLE |
