Part Details | LOCK SWITCH
5930-00-067-8622 A switch which is externally actuated by a key designed to be inserted into a switch, or actuated by a predetermined combination dial setting(s). Excludes SWITCH, LOCK, IGNITION.
Alternate Parts: 800TH31A, 800T-H31A, H31A, 5930-00-067-8622, 00-067-8622, 5930000678622, 000678622
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-067-8622 | 00401 ( SWITCH, LOCK ) |
REFERENCE DRAWINGS & PICTURES

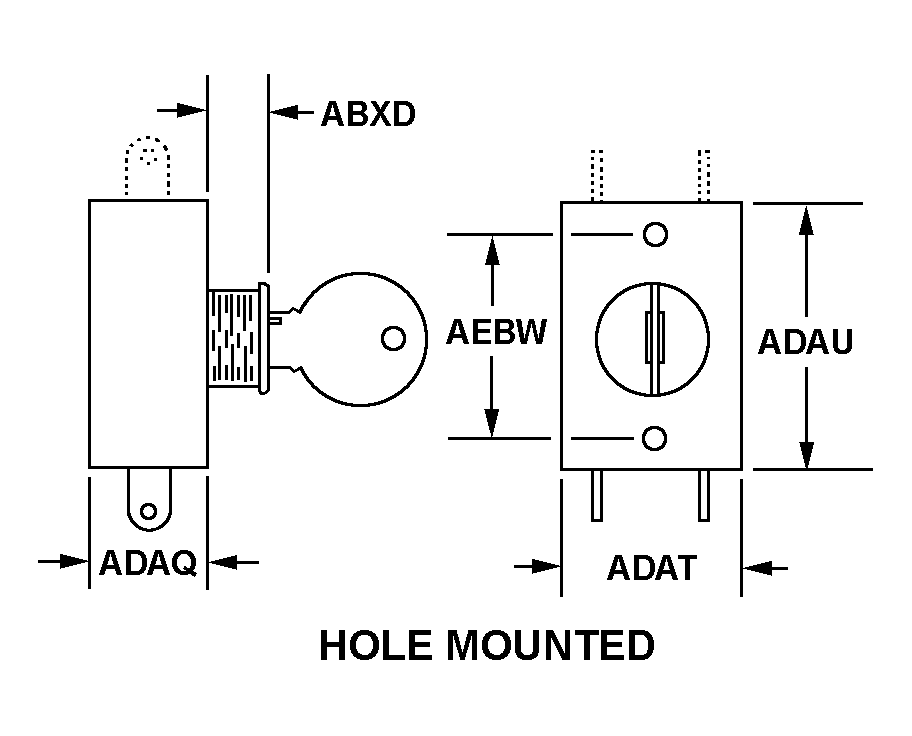

HOLE MOUNTED
Cross Reference | NSN 5930-00-067-8622
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 800T-H31A | 01121 | ROCKWELL AUTOMATION, INC. |
| H31A | 01121 | ROCKWELL AUTOMATION, INC. |
Technical Data | NSN 5930-00-067-8622
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 600.0 AC AND 600.0 DC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | C200.000 MILLIAMPERES RESISTIVE AND B1.200 AMPERES RESISTIVE |
| BODY STYLE | HOLE MOUNTED |
| BUSHING LENGTH | 1.188 INCHES NOMINAL |
| BODY LENGTH | 1.125 INCHES NOMINAL |
| BODY WIDTH | 1.938 INCHES NOMINAL |
| BODY HEIGHT | 1.812 INCHES NOMINAL |
| OVERALL LENGTH | 3.501 INCHES NOMINAL |
| OVERALL WIDTH | 1.938 INCHES NOMINAL |
| OVERALL HEIGHT | 1.812 INCHES NOMINAL |
| TERMINAL TYPE AND QUANTITY | 4 TAB W/SCREW |
| INCLOSURE TYPE | FULLY INCLOSED |
| THREAD SERIES DESIGNATOR | UNF |
| NOMINAL THREAD SIZE | 1.375 INCHES |
