Part Details | SENSITIVE SWITCH
5930-00-070-6801 A switch with a quick-acting mechanism actuated by a highly delicate tactile contact. Includes membrane switch. Excludes SWITCH, FLEXIBLE; SWITCH, PRESSURE; and SWITCH, THERMOSTATIC.
Alternate Parts: 701155800, 701-1558-00, BPMD1SP, BPMD-1SP, 5930-00-070-6801, 00-070-6801, 5930000706801, 000706801
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JUL 13, 1967 | 00-070-6801 | 00399 ( SWITCH, SENSITIVE ) |
REFERENCE DRAWINGS & PICTURES

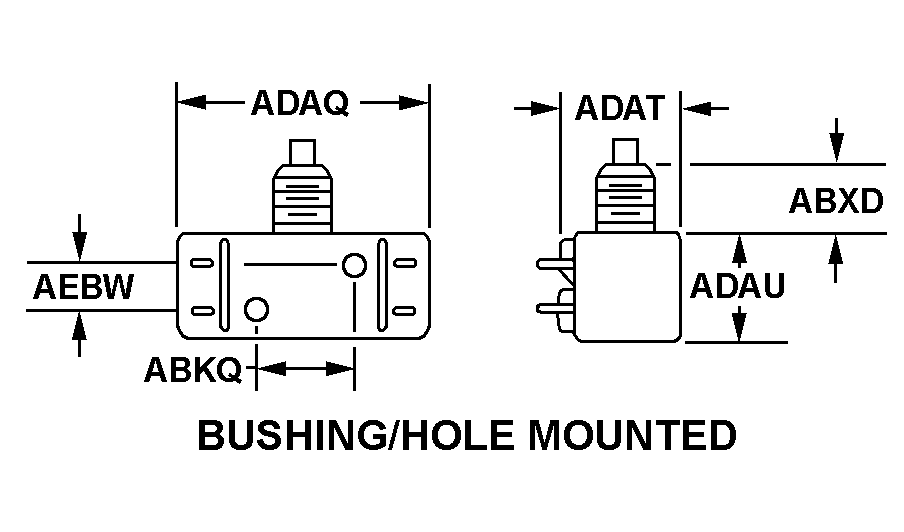

BUSHING/HOLE MOUNTED
ROUND
Cross Reference | NSN 5930-00-070-6801
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 701-1558-00 | 80411 | ROBERTSHAW CONTROLS CONEW STANTON DIV |
| BPMD-1SP | 80411 | ROBERTSHAW CONTROLS CONEW STANTON DIV |
Technical Data | NSN 5930-00-070-6801
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 250.0 AC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | B15.000 AMPERES RESISTIVE |
| BODY STYLE | BUSHING/HOLE MOUNTED |
| BODY LENGTH | 1.562 INCHES NOMINAL |
| BODY WIDTH | 0.440 INCHES NOMINAL |
| BODY HEIGHT | 0.380 INCHES NOMINAL |
| OVERALL LENGTH | 1.562 INCHES NOMINAL |
| OVERALL WIDTH | 1.240 INCHES NOMINAL |
| OVERALL HEIGHT | 0.880 INCHES NOMINAL |
| ACTUATOR STYLE | ROUND |
| ACTUATOR DIAMETER | 0.290 INCHES NOMINAL |
| ACTUATOR FREE POSITION HEIGHT | 0.880 INCHES NOMINAL |
| TERMINAL TYPE AND QUANTITY | 3 TAB, SOLDER LUG |
| SWITCH ACTUATING FORCE | 4.5 OUNCES MINIMUM AND 8.0 OUNCES MAXIMUM |
| SWITCH RELEASE FORCE | 2.0 OUNCES MINIMUM |
| INCLOSURE TYPE | FULLY INCLOSED |
| MOUNTING METHOD | THREADED HOLE |
| THREAD SERIES DESIGNATOR | UN |
| NOMINAL THREAD SIZE | 0.438 INCHES |
| THREAD QUANTITY PER INCH | 32 |
| CASE MATERIAL | PLASTIC |
