Part Details | SENSITIVE SWITCH
5930-00-075-8310 A switch with a quick-acting mechanism actuated by a highly delicate tactile contact. Includes membrane switch. Excludes SWITCH, FLEXIBLE; SWITCH, PRESSURE; and SWITCH, THERMOSTATIC.
Alternate Parts: 5M1020102, 5M1020-102, 424EN16, 424EN1-6, 424EN16, 424EN1-6, 424EN16, 424EN1-6, 63700027, 63-700027, 424EN16, 424EN1-6, 5930-00-075-8310, 00-075-8310, 5930000758310, 000758310
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | AUG 02, 1967 | 00-075-8310 | 00399 ( SWITCH, SENSITIVE ) |
REFERENCE DRAWINGS & PICTURES

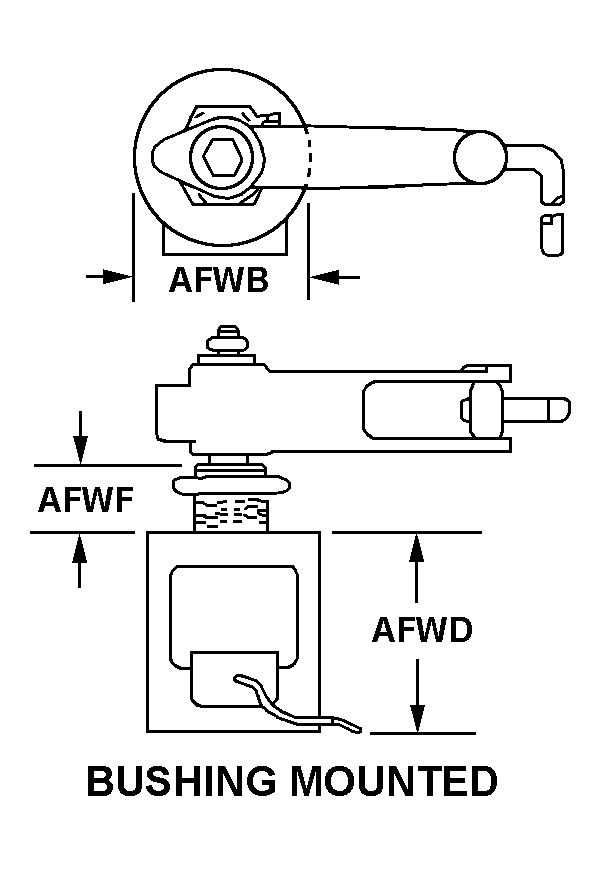

BUSHING MOUNTED
ROUND
Cross Reference | NSN 5930-00-075-8310
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 5M1020-102 | 76301 | BOEING COMPANY, THEDBA BOEING |
| 424EN1-6 | K6596 | HONEYWELL CONTROL SYSTEMS LTD |
| 424EN1-6 | U4042 | HONEYWELL CONTROL SYSTEMS LTDDIV AUTOMATION & CONTROL SOLUTIONS - |
| 424EN1-6 | 91929 | HONEYWELL INTERNATIONAL INC.DBA HONEYWELL |
| 63-700027 | 04426 | ILLINOIS TOOL WORKS INC.DBA ITW SWITCHES |
| 424EN1-6 | R1120 | SATAIR A/S |
Technical Data | NSN 5930-00-075-8310
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 115.0 AC AND 28.0 DC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | C5.000 AMPERES RESISTIVE AND C2.500 AMPERES INDUCTIVE AND C4.000 AMPERES LAMP AND B5.000 AMPERES RESISTIVE |
| BODY STYLE | BUSHING MOUNTED |
| HOUSING DIAMETER | 1.090 INCHES MAXIMUM |
| HOUSING LENGTH | 1.300 INCHES MAXIMUM |
| HOUSING BUSHING LENGTH | 0.794 INCHES NOMINAL |
| OVERALL LENGTH | 3.081 INCHES NOMINAL |
| OVERALL WIDTH | 1.090 INCHES MAXIMUM |
| OVERALL HEIGHT | 1.490 INCHES MAXIMUM |
| ACTUATOR STYLE | 9 ROUND |
| ACTUATOR FREE POSITION HEIGHT | 1.781 INCHES NOMINAL |
| ACTUATOR ROLLER DIAMETER | 0.500 INCHES NOMINAL |
| ACTUATOR ROLLER WIDTH | 0.120 INCHES NOMINAL |
| TERMINAL TYPE AND QUANTITY | 12 WIRE LEAD |
| SWITCH ACTUATING FORCE | 144.0 INCH-OUNCES NOMINAL |
| SWITCH RELEASE FORCE | 64.0 OUNCES MINIMUM |
| ACTUATOR MOVEMENT | C0.040 PRETRAVEL INCHES AND B0.250 OVERTRAVEL INCHES AND A0.020 DIFFERENTIAL INCHES |
| INCLOSURE TYPE | FULLY INCLOSED |
| MOUNTING METHOD | THREADED BUSHING |
| THREAD SERIES DESIGNATOR | UNEF |
| NOMINAL THREAD SIZE | 0.625 INCHES |
