Part Details | SENSITIVE SWITCH
5930-00-078-7543 A switch with a quick-acting mechanism actuated by a highly delicate tactile contact. Includes membrane switch. Excludes SWITCH, FLEXIBLE; SWITCH, PRESSURE; and SWITCH, THERMOSTATIC.
Alternate Parts: C29752, C2975-2, CM0004641, CM00046-4-1, 3AT342, 3AT34-2, 3AT341, 3AT34-1, 5930-00-078-7543, 00-078-7543, 5930000787543, 000787543
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | AUG 05, 1967 | 00-078-7543 | 00399 ( SWITCH, SENSITIVE ) |
REFERENCE DRAWINGS & PICTURES

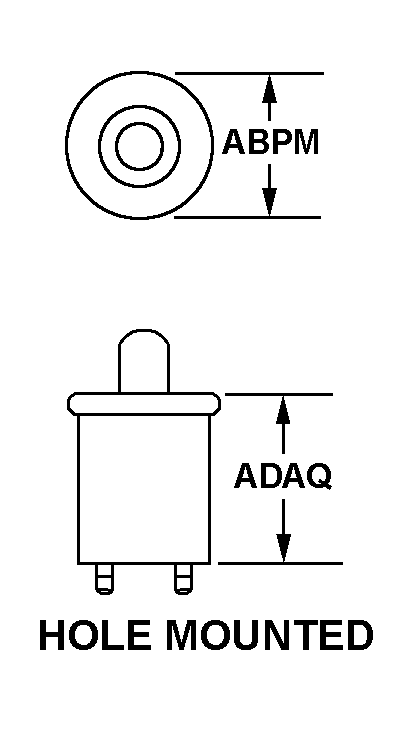

HOLE MOUNTED
ROUND
PUSHBUTTON
Cross Reference | NSN 5930-00-078-7543
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| C2975-2 | 81755 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN AERONAUTICS |
| CM00046-4-1 | 81755 | LOCKHEED MARTIN CORPORATIONDBA LOCKHEED MARTIN AERONAUTICS |
| 3AT34-2 | 82647 | SENSATA TECHNOLOGIES, INCDIV SENSATA ATTLEBORO |
| 3AT34-1 | 82647 | SENSATA TECHNOLOGIES, INCDIV SENSATA ATTLEBORO |
Technical Data | NSN 5930-00-078-7543
| Characteristic | Specifications |
|---|---|
| MAXIMUM VOLTAGE RATING IN VOLTS | 28.0 DC |
| CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE | C1.000 AMPERES RESISTIVE AND C1.000 AMPERES INDUCTIVE |
| BODY STYLE | HOLE MOUNTED |
| BODY DIAMETER | 0.450 INCHES NOMINAL |
| BODY LENGTH | 0.935 INCHES NOMINAL |
| OVERALL LENGTH | 1.180 INCHES MAXIMUM |
| OVERALL WIDTH | 0.450 INCHES NOMINAL |
| OVERALL HEIGHT | 0.450 INCHES NOMINAL |
| ACTUATOR STYLE | 5 ROUND |
| ACTUATOR LENGTH | 0.370 INCHES NOMINAL |
| ACTUATOR FREE POSITION HEIGHT | 0.670 INCHES MAXIMUM |
| ACTUATOR ROLLER DIAMETER | 0.209 INCHES MINIMUM AND 0.213 INCHES MAXIMUM |
| ACTUATOR ROLLER WIDTH | 0.156 INCHES NOMINAL |
| TERMINAL TYPE AND QUANTITY | 3 WIRE LEAD |
| SWITCH ACTUATING FORCE | 48.0 OUNCES MAXIMUM |
| SWITCH RELEASE FORCE | 4.0 OUNCES MINIMUM |
| ACTUATOR MOVEMENT | A0.075 OVERTRAVEL INCHES AND C0.015 DIFFERENTIAL INCHES |
| INCLOSURE TYPE | HERMETICALLY SEALED |
| ACTUATOR ADAPTER STYLE | 8 PUSHBUTTON |
