Part Details | FEEDTHRU TERMINAL
5940-00-110-2993 A terminal designed to be mounted on a chassis or other partition, and having through connected wire mounting facilities. It may or may not be insulated. It is fabricated into a single item whose parts are not separable. For items whose parts are separable, see INSULATOR, FEEDTHRU.
Alternate Parts: 3062608050, 306-2608-050, M55403, M5-540-3, 5940-00-110-2993, 00-110-2993, 5940001102993, 001102993
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 28, 1973 | 00-110-2993 | 34672 ( TERMINAL, FEEDTHRU ) |
REFERENCE DRAWINGS & PICTURES

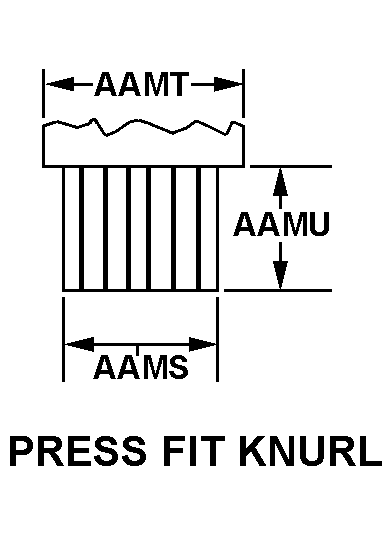

PRESS FIT KNURL
TUBULAR, ROUND
Cross Reference | NSN 5940-00-110-2993
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 306-2608-050 | 13499 | ROCKWELL COLLINS, INC.DBA GOVERNMENT SYSTEMS |
| M5-540-3 | 12615 | U S TERMINALS INC |
Technical Data | NSN 5940-00-110-2993
| Characteristic | Specifications |
|---|---|
| BASIC SHAPE STYLE | TUBULAR, ROUND |
| OVERALL HEIGHT | 0.447 INCHES |
| OVERALL DIAMETER | 0.156 INCHES |
| THRU-HOLE DIAMETER | 0.047 INCHES |
| FIRST END TERMINAL LENGTH | 0.171 INCHES |
| SECOND END TERMINAL LENGTH | 0.105 INCHES |
| MOUNTING METHOD STYLE | PRESS FIT KNURL |
| MINOR BUSHING DIAMETER | 0.143 INCHES |
| MAJOR BUSHING DIAMETER | 0.156 INCHES |
| MINOR BUSHING LENGTH | 0.060 INCHES |
| ELECTRICAL INSULATION FEATURE | UNINSULATED |
