Part Details | LUG TERMINAL
5940-00-115-4984 A terminal designed to be affixed, usually at one end, to a post, stud, chassis, or the like for mounting. It has provisions for attachment of wire(s) or similar electrical conductor(s) in order to establish an electrical connection and could require the use of tool(s) for attachment of wire. For post like terminals, see TERMINAL STUD. Excludes CLIP, ELECTRICAL; TERMINAL, QUICK DISCONNECT and TERMINAL FEEDTHRU.
Alternate Parts: LF22706, LF2-27-06, 5940-00-115-4984, 00-115-4984, 5940001154984, 001154984
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | OCT 11, 1968 | 00-115-4984 | 00746 ( TERMINAL, LUG ) |
REFERENCE DRAWINGS & PICTURES

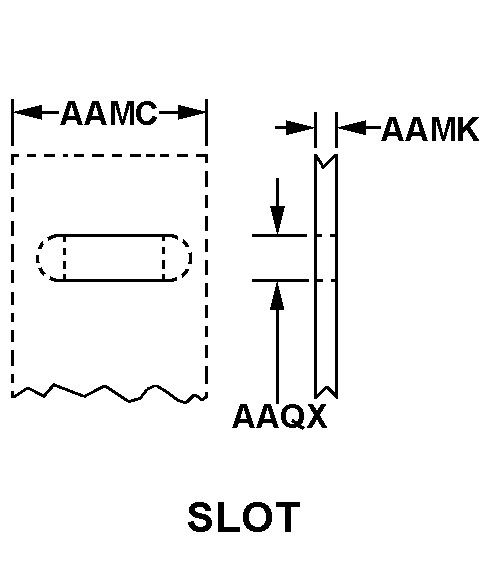

SLOT
SOLDER, ANGULAR
Cross Reference | NSN 5940-00-115-4984
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| LF2-27-06 | 80103 | VEECO INSTRUMENTS INCLAMBDA DIV |
Technical Data | NSN 5940-00-115-4984
| Characteristic | Specifications |
|---|---|
| BASIC SHAPE STYLE | SOLDER, ANGULAR |
| OVERALL LENGTH | 0.656 INCHES |
| MAXIMUM CONDUCTOR SIZE ACCOMMODATED | 12 AWG |
| MOUNTING METHOD STYLE | SLOT |
| MOUNTING TONGUE WIDTH | 0.562 INCHES |
| MOUNTING SLOT WIDTH | 0.291 INCHES |
| ELECTRICAL INSULATION FEATURE | UNINSULATED |
