Part Details | QUICK DISCONNECT TERMINAL
5940-00-144-2204 A terminal which is a component of a TERMINAL SET, QUICK DISCONNECT or a SPLICE SET, QUICK DISCONNECT, and incorporates a means permitting its rapid engagement and disengagement, without the use of tools, to a mating part(s). It is designed either for attachment to a stud, post, chassis, or the like, or for permanent attachment to an electrical wire or cable. For items with cylindrical mating ends, see FERRULE, ELECTRICAL CONDUCTOR.
Alternate Parts: 03620063, 0362-0063, 03620063, 0362-0063, 21122515, 211225-15, 261122515, 2611225-15, 5940-00-144-2204, 00-144-2204, 5940001442204, 001442204
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAR 07, 1969 | 00-144-2204 | 61180 ( TERMINAL, QUICK DISCONNECT ) |

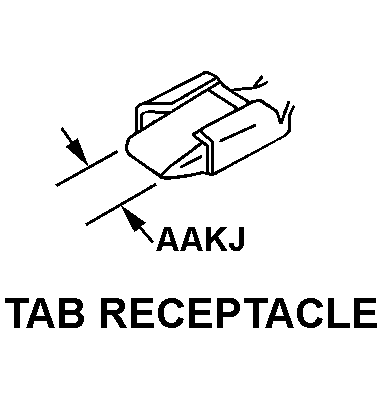

REFERENCE DRAWINGS & PICTURES
TAB RECEPTACLE
INTERNAL
Cross Reference | NSN 5940-00-144-2204
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 0362-0063 | 28480 | HEWLETT-PACKARD COMPANYDBA HP |
| 0362-0063 | 1LQK8 | KEYSIGHT TECHNOLOGIES, INC. |
| 211225-15 | 91886 | MALCO TECHNOLOGIES LLC |
| 2611225-15 | 98278 | TE CONNECTIVITY CORPORATIONDBA MICRODOT PRODUCTS |
Technical Data | NSN 5940-00-144-2204
| Characteristic | Specifications |
|---|---|
| BASIC SHAPE STYLE | INTERNAL |
| OVERALL LENGTH | 0.531 INCHES |
| MATERIAL THICKNESS | 0.040 INCHES |
| MAXIMUM CONDUCTOR SIZE ACCOMMODATED | 20 AWG |
| QUICK DISCONNECT STYLE | TAB RECEPTACLE |
| WIDTH OF TAB ACCOMMODATED | 0.046 INCHES |
| ELECTRICAL INSULATION FEATURE | UNINSULATED |
