Part Details | QUARTZ CRYSTAL UNIT
5955-00-264-5310 An item which consists of a quartz crystal resonator(s), suitably mounted in a HOLDER, QUARTZ CRYSTAL.
Alternate Parts: HB2021, HB202-1, MSC1121, 531574001, 531574-001, W10, 5955-00-264-5310, 00-264-5310, 5955002645310, 002645310
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JUL 15, 1973 | 00-264-5310 | 00196 ( CRYSTAL UNIT, QUARTZ ) |
REFERENCE DRAWINGS & PICTURES

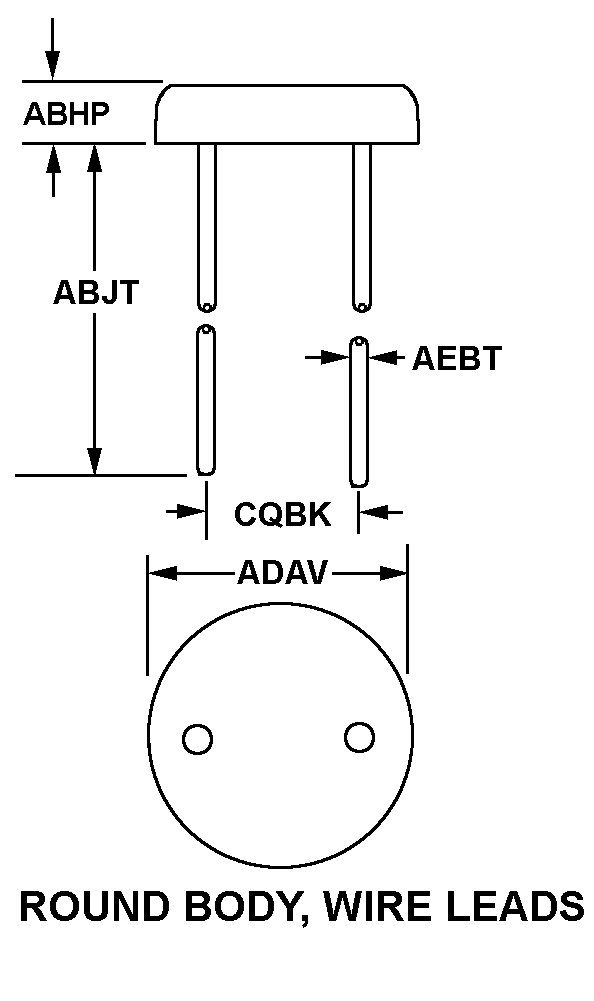

ROUND BODY, WIRE LEADS
Cross Reference | NSN 5955-00-264-5310
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| HB202-1 | 71034 | BLILEY TECHNOLOGIES INCORPORATED |
| MSC1121 | 54331 | MONITOR PRODUCTS CO INC |
| 531574-001 | 49956 | RAYTHEON COMPANYDBA RAYTHEON |
| W10 | 00136 | VECTRON INTERNATIONAL, INC. |
Technical Data | NSN 5955-00-264-5310
| Characteristic | Specifications |
|---|---|
| MODE OF OSCILLATION | FUNDAMENTAL |
| CIRCUIT RESONANCE | SERIES RESONANCE |
| SHUNT CAPACITANCE IN PICOFARADS | 7.0 MAXIMUM |
| SPECIFIED FREQUENCY | 5.555 MEGAHERTZ |
| FREQUENCY TOLERANCE FOR OPERATING TEMP IN PERCENT | M0.010/P0.010 |
| OPERATING TEMP RANGE | -5.0 TO +70.0 DEG CELSIUS |
| EQUIVALENT RESISTANCE VALUE IN OHMS | 25.0 MAXIMUM |
| DRIVE LEVEL RATING | 8.0 MILLIWATTS MINIMUM AND 12.0 MILLIWATTS MAXIMUM |
| STYLE DESIGNATOR | ROUND BODY, WIRE LEADS |
| OVERALL LENGTH | 0.315 INCHES MAXIMUM |
| TERMINAL LENGTH | 0.160 INCHES MINIMUM AND 0.180 INCHES MAXIMUM |
| OVERALL DIAMETER | 0.630 INCHES MAXIMUM |
| TERMINAL DIAMETER | 0.017 INCHES MINIMUM AND 0.023 INCHES MAXIMUM |
| CENTER TO CENTER DISTANCE BETWEEN TERMINALS | 0.370 INCHES MINIMUM AND 0.380 INCHES MAXIMUM |
| HOLDER COVER MATERIAL | METAL |
