Part Details | ELECTRICAL-ELECTRONIC COMPONENTS OVEN
5955-00-295-8950 An electrically heated compartment designed to accommodate and maintain at an essentially constant temperature, one or more components, such as, CRYSTAL UNIT(S), QUARTZ; tuned circuits; integrated circuit devices; and semiconductors. It prevents frequency drift and changes in teperature.
Alternate Parts: 10046671, 1004667-1, 10046671, 1004667-1, 5955-00-295-8950, 00-295-8950, 5955002958950, 002958950
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-295-8950 | 41012 ( OVEN, ELECTRICAL-ELECTRONIC COMPONENTS ) |

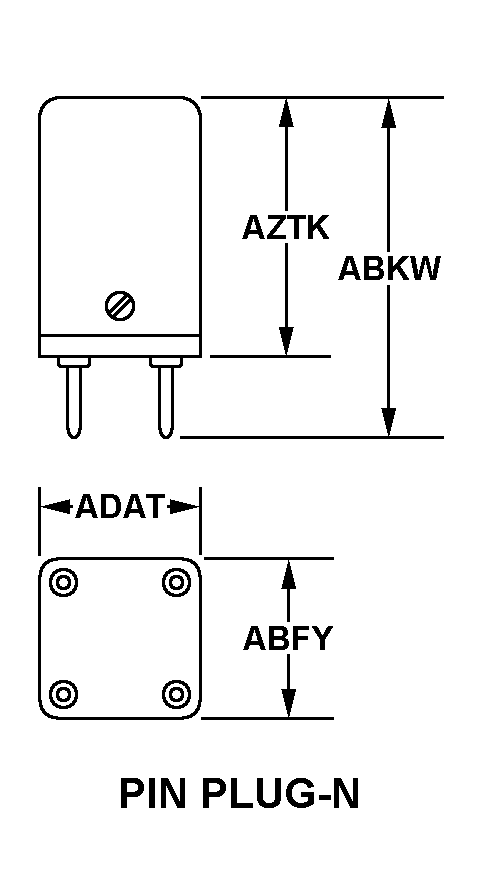

REFERENCE DRAWINGS & PICTURES
PIN PLUG-IN
Cross Reference | NSN 5955-00-295-8950
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1004667-1 | 31550 | HARRIS CORPORATIONDBA NIGHT VISION & COMMUNICATIONS |
| 1004667-1 | 28528 | ITT INDUSTRIES INCITT AEROSPACE COMMUNICATIONS |
Technical Data | NSN 5955-00-295-8950
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | PIN PLUG-IN |
| OVERALL DEPTH | 3.250 INCHES NOMINAL |
| OVERALL HEIGHT | 2.906 INCHES NOMINAL |
| BODY WIDTH | 3.000 INCHES NOMINAL |
| BODY OVERALL HEIGHT | 2.656 INCHES NOMINAL |
| COMPONENT TYPE AND QUANTITY ACCOMMODATED | 10 CRYSTAL |
| CRYSTAL HOLDER DESIGNATOR | HC-6/U |
| INCLOSURE TYPE | INCLOSED |
| MAINTAINED OVEN CAVITY TEMP RATING | 75.0 DEG CELSIUS |
| MAINTAINED TEMP TOLERANCE RATING | -1.0 TO +1.0 DEG CELSIUS |
| HEATER ELEMENT OPERATING VOLTAGE RATING IN VOLTS AND TYPE | 12.0 AC NOMINAL |
| MOUNTING FACILITY TYPE AND QUANTITY | 6 TERMINAL |
| TERMINAL TYPE AND QUANTITY | 6 PIN |
