Part Details | DYNAMIC MICROPHONE
5965-00-339-2743 A microphone which depends for its operation upon the generation of an electromotive force by the motion of a moving coil within a magnetic field.
Alternate Parts: D8M1101, D8M1-101, 630L0WZ, 630HIZ, 630DUALZ, 630, US630L, 5965-00-339-2743, 00-339-2743, 5965003392743, 003392743
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | JAN 01, 1963 | 00-339-2743 | 00362 ( MICROPHONE, DYNAMIC ) |

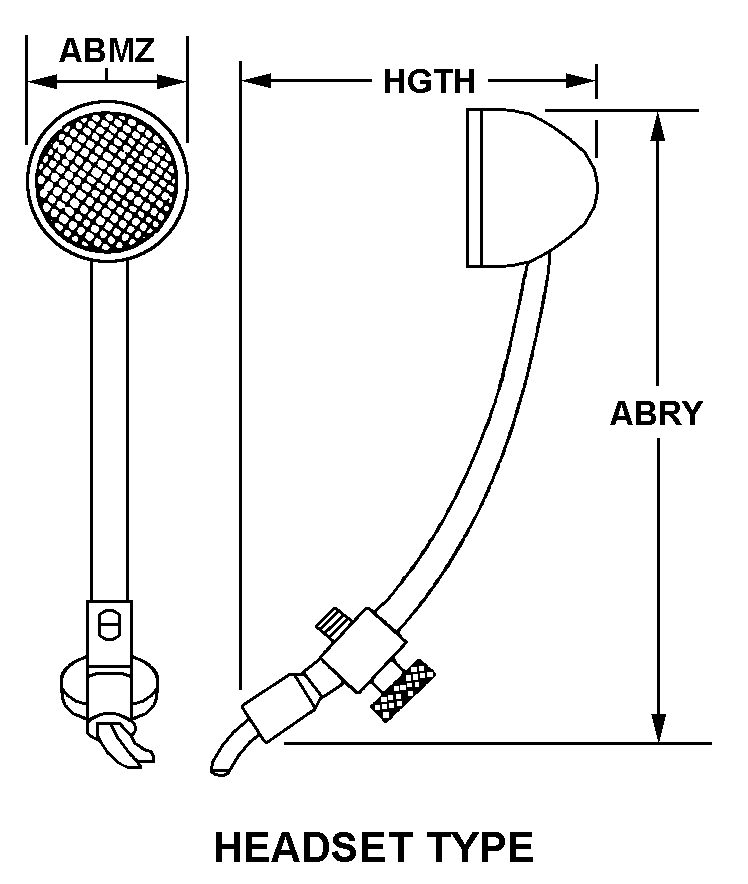

REFERENCE DRAWINGS & PICTURES
HEADSET TYPE
Cross Reference | NSN 5965-00-339-2743
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| D8M1-101 | 07843 | BOGEN COMMUNICATIONS INC |
| 630L0WZ | 81134 | BOSCH SECURITY SYSTEMS, INCDBA USE CAGE CODE 25734 FOR |
| 630HIZ | 81134 | BOSCH SECURITY SYSTEMS, INCDBA USE CAGE CODE 25734 FOR |
| 630DUALZ | 81134 | BOSCH SECURITY SYSTEMS, INCDBA USE CAGE CODE 25734 FOR |
| 630 | 81134 | BOSCH SECURITY SYSTEMS, INCDBA USE CAGE CODE 25734 FOR |
| US630L | 87771 | UNIVERSITY SOUND INCAFFIL OF MARK IV INDUSTRIES INC |
Technical Data | NSN 5965-00-339-2743
| Characteristic | Specifications |
|---|---|
| FREQUENCY RESPONSE RANGE IN HERTZ | P60.0/P11000.0 |
| IMPEDANCE RATING | 150.0 OHMS NOMINAL |
| OUTPUT SENSITIVITY RATING IN DECIBELS | M55.0 |
| OUTPUT SENSITIVITY RATING REFERENCE | 1 VOLT PER MICROBAR |
| POLARITY CONNECTION | NOT REQUIRED |
| SOUND PICKUP DIRECTIONAL TYPE | OMNIDIRECTIONAL |
| NOISE CANCELING FEATURE | NOT INCLUDED |
| SUPPORT STAND | INCLUDED |
| SHOCK MOUNT | NOT PROVIDED |
| ELECTRICAL CONNECTION TYPE | CONNECTOR RECEPTACLE |
| ACCESSORY COMPONENTS | CONNECTOR |
| BODY STYLE | HEADSET TYPE |
| DIAMETER | 2.000 INCHES NOMINAL |
| LENGTH | 6.250 INCHES NOMINAL |
| HEIGHT | 2.125 INCHES NOMINAL |
| SPECIAL FEATURES | BUILT IN ON AND OFF SWITCH |
| FSC APPLICATION DATA | AUDIO EQUIPMENT |
