Part Details | ELECTRICAL WALL PLATE
5975-00-097-8511 An item designed to mount directly on a bracket or an electrical current carrying wiring device(s) such as switch(es) or outlet(s) (receptacle). The bracket(s) or electrical current carrying device is mounted in a JUNCTION BOX. For trade designated items designed to be attached directly on or through a bracket or electrical wiring device to a CONDUIT OUTLET, see COVER, CONDUIT OUTLET. For items designed for mounting directly on a JUNCTION BOX, see COVER, JUNCTION BOX.
Alternate Parts: 93101, HWE0109001, HW-E0109-001, 5975-00-097-8511, 00-097-8511, 5975000978511, 000978511
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAY 24, 1968 | 00-097-8511 | 07716 ( PLATE, WALL, ELECTRICAL ) |
REFERENCE DRAWINGS & PICTURES

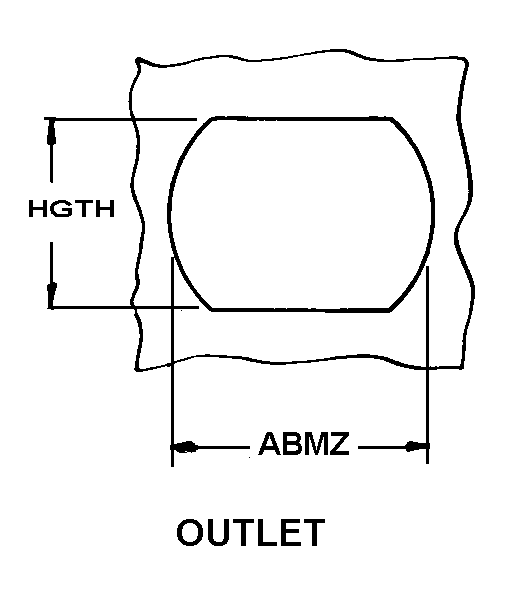

OUTLET
Cross Reference | NSN 5975-00-097-8511
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 93101 | 74545 | HUBBELL INCWIRING DEVICE DIV |
| HW-E0109-001 | 33875 | RAYTHEON E-SYSTEMS INC |
Technical Data | NSN 5975-00-097-8511
| Characteristic | Specifications |
|---|---|
| UNIT TYPE | OUTLET |
| MATERIAL THICKNESS | 0.035 INCHES NOMINAL |
| COLOR | NATURAL |
| GANG QUANTITY | 1 |
| OPENING QUANTITY | 2 |
| OPENING STYLE DESIGNATOR | OUTLET |
| DIAMETER | 1.125 INCHES NOMINAL |
| INSULATING ADAPTER | NOT INCLUDED |
| COVER | NOT PROVIDED |
| CENTER TO CENTER VERTICAL DISTANCE BETWEEN OPENINGS | 1.531 INCHES NOMINAL |
| LENGTH | 4.500 INCHES |
| WIDTH | 2.750 INCHES |
| MOUNTING HOLE QUANTITY | 1 |
