Part Details | WAVEGUIDE SWITCH
5985-00-043-1126 An item specifically designed for mechanically or electronically positioning one or more waveguide sections so as to couple it or them to other sections in a waveguide system. The switching function may be operated by a manual actuator, an electromechanical actuator or by means of an arrangement of semiconductors and passive circuit devices. Excludes RELAY, (as modified).
Alternate Parts: G128218001, G128-218-001, G7123578, G7123-578, MA83201Z7, G128218001, G128-218-001, G7123578, G7123-578, 5985-00-043-1126, 00-043-1126, 5985000431126, 000431126
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 59 | MAY 15, 1968 | 00-043-1126 | 05118 ( SWITCH, WAVEGUIDE ) |
REFERENCE DRAWINGS & PICTURES

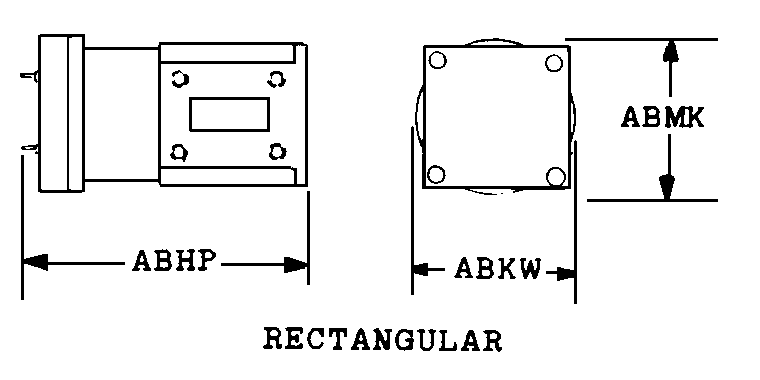

RECTANGULAR
Cross Reference | NSN 5985-00-043-1126
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| G128-218-001 | 0D0D0 | BAE SYSTEMS INFORMATION ANDELECTRONIC SYSTEMS INTEGRATION INC. |
| G7123-578 | 0D0D0 | BAE SYSTEMS INFORMATION ANDELECTRONIC SYSTEMS INTEGRATION INC. |
| MA83201Z7 | 96341 | COBHAM ADVANCED ELECTRONIC SOLUTIONSINC. |
| G128-218-001 | 88818 | KEARFOTT CORPORATIONDBA KEARFOTT |
| G7123-578 | 88818 | KEARFOTT CORPORATIONDBA KEARFOTT |
Technical Data | NSN 5985-00-043-1126
| Characteristic | Specifications |
|---|---|
| ACTUATOR OPERATING METHOD | RELAY |
| SWITCH TYPE | NONTRANSFER |
| POLE QUANTITY | 1 |
| THROW QUANTITY | 1 |
| TERMINAL TYPE AND QUANTITY | 1 RECEPTACLE, COAXIAL AND 2 RECTANGULAR FLANGE |
| SWITCH RETURN MECHANISM TYPE | FAIL-SAFE |
| WAVEGUIDE FLANGE TYPE | CHOKE AND COVER |
| FLANGE CONNECTING FACILITY AND QUANTITY | 4 UNTHREADED HOLE AND 4 THREADED HOLE |
| BODY STYLE | RECTANGULAR |
| OVERALL LENGTH | 2.125 INCHES NOMINAL |
| OVERALL HEIGHT | 1.310 INCHES NOMINAL |
| OVERALL WIDTH | 1.310 INCHES NOMINAL |
| SPECIAL FEATURES | CORROSION RESISTANT HARDWARE |
| OPERATING TEMP RANGE | -55.0 TO +85.0 DEG CELSIUS |
