NSN 5985-00-168-8938

Part Details | ELECTRICAL DUMMY LOAD

5985-00-168-8938 A specific electrical element or set of electrical elements that are connected together to form a fixed arrangement and used as a substitute load for terminating an electrical circuit. A dummy load contains all the essential electrical characteristics necessary to terminate the circuit but does not function in the same manner as the load which it replaces. Examples are resistors used to replace antennas, batteries, loudspeakers, or the like. Includes single port terminations of twin lead, coaxial and waveguide transmission lines as low power terminations of a section of a transmission system in a specified manner. Includes dummy loads when arranged in a group or bank. Excludes power absorbers. See also LOAD BANK, ELECTRICAL.

Alternate Parts: DA607U, 7876625001, 787-6625-001, 5985-00-168-8938, 00-168-8938, 5985001688938, 001688938

Supply Group (FSG) NSN Assigned NIIN Item Name Code (INC)
59MAR 01, 197100-168-893800335 ( DUMMY LOAD, ELECTRICAL )
REFERENCE DRAWINGS & PICTURES

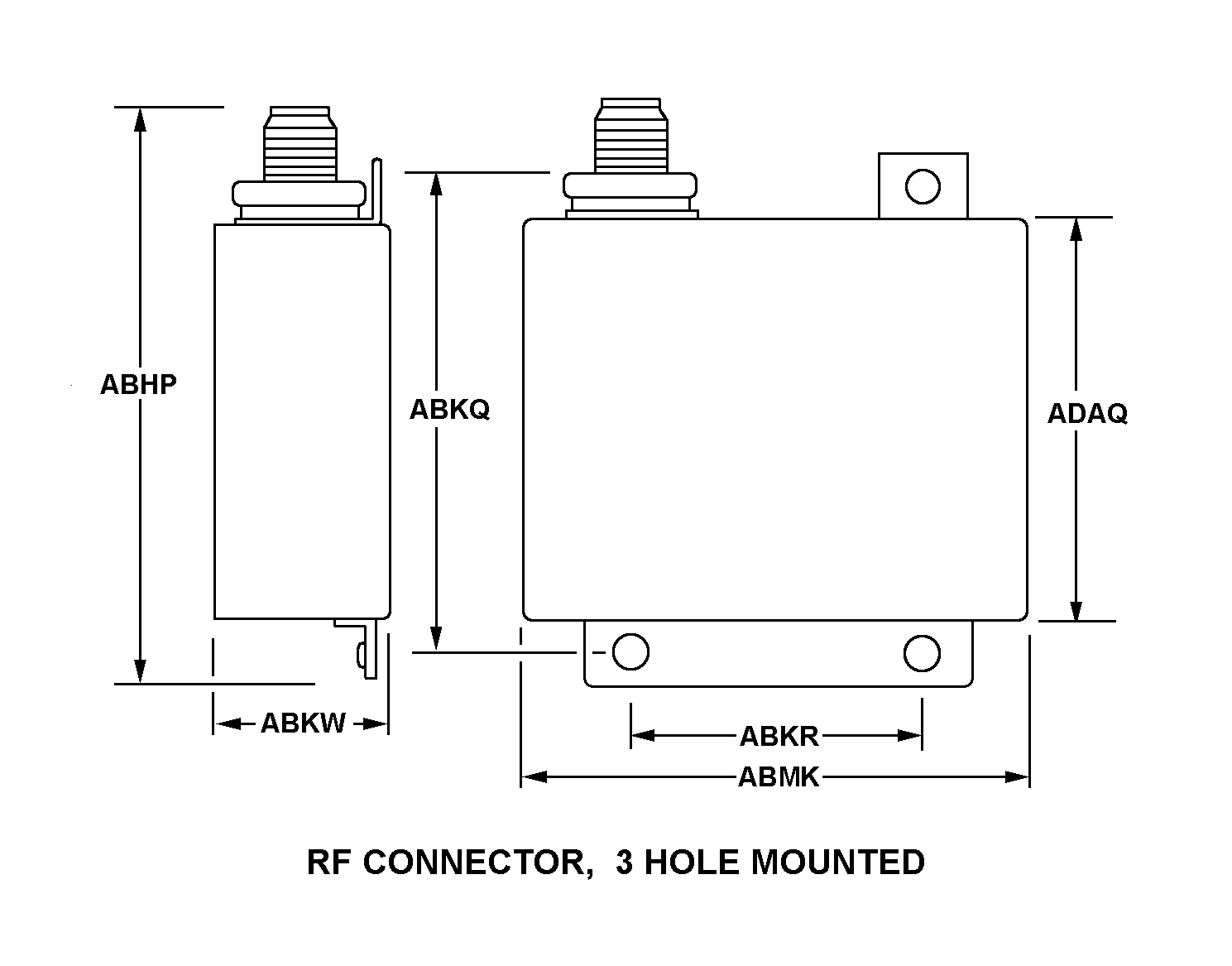

RF CONNECTOR, 3 HOLE MOUNTED

Cross Reference | NSN 5985-00-168-8938
Part Number Cage Code Manufacturer
DA607U80058JOINT ELECTRONICS TYPE DESIGNATIONSYSTEM
787-6625-00113499ROCKWELL COLLINS, INC.DBA GOVERNMENT SYSTEMS
Technical Data | NSN 5985-00-168-8938
Characteristic Specifications
STYLE DESIGNATOR RF CONNECTOR, 3 HOLE MOUNTED
OVERALL LENGTH11.500 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH11.000 INCHES NOMINAL
CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH4.000 INCHES NOMINAL
OVERALL HEIGHT3.646 INCHES NOMINAL
OVERALL WIDTH7.906 INCHES NOMINAL
BODY LENGTH9.500 INCHES NOMINAL
FREQUENCY RANGE RATING+2.000 TO +32.000 MEGAHERTZ
POWER RATING100.000 WATTS AVERAGE
IMPEDANCE RATING IN OHMS500.0 NOMINAL
TERMINATION TYPE CONNECTION COAXIAL
COAXIAL CONNECTOR SERIES DESIGNATION C
CONNECTOR END DESIGN FEMALE
COOLING METHOD SELF-COOLED
