Part Details | GLOW LAMP
6240-00-223-9105 An item in which a gas is ionized to produce light energy of low persistence. It may include internal current limiting resistor.
Alternate Parts: R9A, 106859, 106859, NE42, 106859, M150989001, M15098-9-001, MILL15098, 6515026A14, 65-15026A-14, 6240-00-223-9105, 00-223-9105, 6240002239105, 002239105
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 62 | JAN 01, 1963 | 00-223-9105 | 05758 ( LAMP, GLOW ) |
REFERENCE DRAWINGS & PICTURES

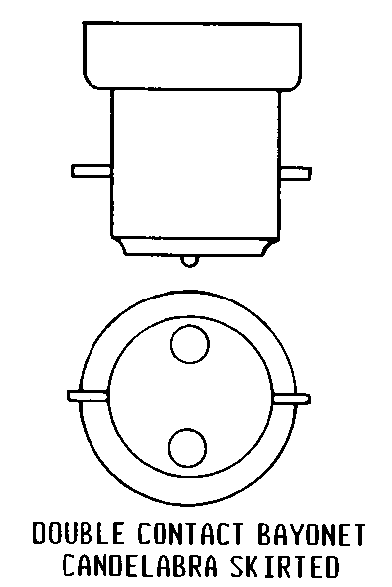

DOUBLE CONTACT BAYONET CANDELABRA SKIRTED
S (STRAIGHT SIDE)
Cross Reference | NSN 6240-00-223-9105
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| R9A | 80204 | AMERICAN NATIONAL STANDARDSINSTITUTE, INCORPORATED |
| 106859 | 64959 | AMERICAN TELEPHONE AND TELEGRAPH CO |
| 106859 | 70408 | AT AND T CORP |
| NE42 | 08108 | LAMP INDUSTRYFOR USE WITH INDUSTRY |
| 106859 | 06KW9 | LUCENT TECHNOLOGIES INCDBA FEDERAL MARKETING GROUP |
| M15098-9-001 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| MILL15098 | 81349 | MILITARY SPECIFICATIONSPROMULGATED BY MILITARY |
| 65-15026A-14 | 50012 | MOTOROLA COMMUNICATIONS GROUP PARTSDEPT |
Technical Data | NSN 6240-00-223-9105
| Characteristic | Specifications |
|---|---|
| BASE STYLE | DOUBLE CONTACT BAYONET CANDELABRA SKIRTED |
| BULB STYLE | S (STRAIGHT SIDE) |
| BULB DESIGNATOR | S-14 |
| OVERALL LENGTH | 3.938 INCHES MAXIMUM |
| EMITTED LIGHT CHARACTERISTIC | RED |
| FILLING GAS TYPE | NEON |
| LIGHT INTENSITY LEVEL | NOT RATED |
| CIRCUIT VOLTAGE RATING IN VOLTS | 120.000 NOMINAL |
| WATTAGE RATING | 3.000 WATTS |
| RESISTOR RATING AND LOCATION | 2.200 KILOHMS EXTERNAL |
| RATED AVERAGE LIFE | HOURS |
| AVERAGE LIFE RATING IN HOURS | 10000.0 |
| SPECIFICATION/STANDARD DATA | 80204-R9A MANUFACTURERS STANDARD |
