Part Details | INCANDESCENT LAMP
6240-00-866-4002 An item whose principal purpose is to produce light from a glowing filament(s). It includes metal backed and reflecting types, seal beam and flood types. It may include an integral filament shield to control and/or modify its illumination pattern.
Alternate Parts: DCA, AA2061, A-A-2061, WL126, W-L-126, DCA, 150T12TFRLV, DCA, 150T12FRLV, DCA, GX17649, DCA, DCA, NGX176491, NGX17649-1, 6240-00-866-4002, 00-866-4002, 6240008664002, 008664002
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 62 | JAN 01, 1962 | 00-866-4002 | 00727 ( LAMP, INCANDESCENT ) |
REFERENCE DRAWINGS & PICTURES

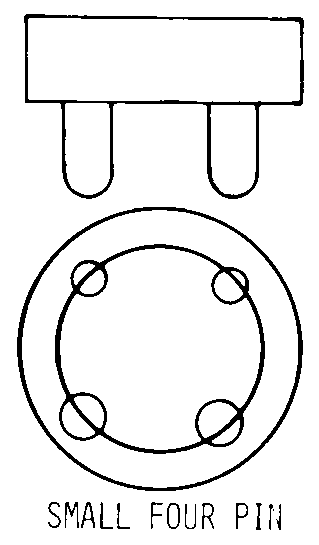

SMALL FOUR PIN
T (TUBULAR)
Cross Reference | NSN 6240-00-866-4002
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| DCA | 80204 | AMERICAN NATIONAL STANDARDSINSTITUTE, INCORPORATED |
| A-A-2061 | 58536 | FEDERAL COMMERCIAL ITEM DESCRIPTIONPROMULGATED BY GENERAL SERVICES |
| W-L-126 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
| DCA | 04655 | GENERAL DYNAMICS MISSION SYSTEMS,INC. |
| 150T12TFRLV | 04655 | GENERAL DYNAMICS MISSION SYSTEMS,INC. |
| DCA | 08806 | GENERAL ELECTRIC COMINIATURE LAMP PRODUCTS DEPT |
| 150T12FRLV | 58854 | GTE PRODUCTS CORPLIGHTING PRODUCTS GROUP |
| DCA | 88204 | GTE PRODUCTS CORPSYLVANIA MINIATURE LIGHTING DIV |
| GX17649 | 08241 | LOCKHEED MARTIN CORPLOCKHEED MARTIN MISSION SYSTEMS |
| DCA | 52343 | OSRAM SYLVANIA INC |
| DCA | 62607 | PHILIPS ELECTRONICS NORTH AMERICACORPORATION |
| NGX17649-1 | D9182 | ZF INDUSTRIEANTRIEBE WITTEN GMBH |
Technical Data | NSN 6240-00-866-4002
| Characteristic | Specifications |
|---|---|
| BASE STYLE | SMALL FOUR PIN |
| BULB STYLE | T (TUBULAR) |
| BULB DESIGNATOR | T-12 |
| OVERALL LENGTH | 3.562 INCHES MAXIMUM |
| BULB LIGHT TRANSMISSION CHARACTERISTIC | TRANSPARENT |
| EMITTED LIGHT CHARACTERISTIC | COLORLESS |
| FILAMENT DESIGNATION | CC-6 |
| WATTAGE RATING | 150.000 WATTS |
| VOLTAGE RATING | 21.000 VOLTS NOMINAL |
| CURRENT RATING FOR WHICH DESIGNED | 7.143 AMPERES NOMINAL |
| RATED AVERAGE LIFE | HOURS |
| AVERAGE LIFE RATING IN HOURS | 15.0 |
| BURNING POSITION | BASE DOWN TO HORIZONTAL |
| FILAMENT HEAVY DUTY SERVICE RATING | NOT RATED |
| LIGHT CENTER LENGTH | 1.563 INCHES NOMINAL |
| FEATURES PROVIDED | FILAMENT SHIELDING AND HEAT RESISTANT GLASS |
| SPECIAL FEATURES | EQUIPPED W/INTERNAL REFLECTOR |
