Part Details | AUDIO LEVEL METER
6625-00-038-1406 An instrument which measures the ratio of electrical power with reference to a predetermined value and is calibrated in units of sound intensity, usually decibels. The value may be expressed by means of a pointer and calibrated dial or a digital readout display. If other than audio frequency ranges, see METER, NOISE LEVEL.
Alternate Parts: 193AS530, 100CVUILLUMINATED, 100CVUILLUMINATED, 6625-00-038-1406, 00-038-1406, 6625000381406, 000381406
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | NOV 10, 1972 | 00-038-1406 | 16456 ( METER, AUDIO LEVEL ) |
REFERENCE DRAWINGS & PICTURES

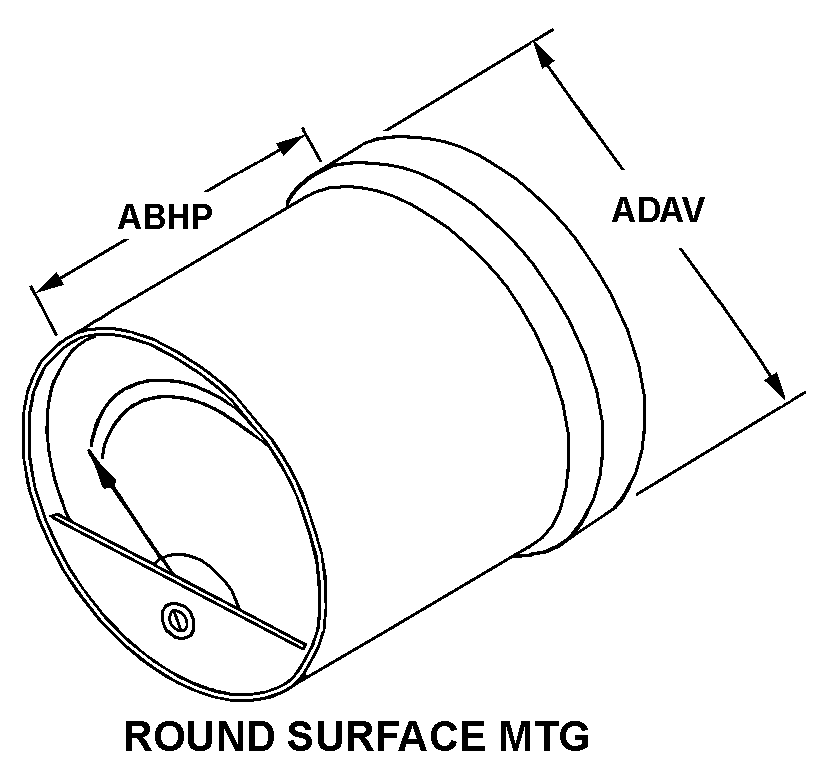

ROUND SURFACE MTG
Cross Reference | NSN 6625-00-038-1406
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 193AS530 | 30003 | NAVAL AIR SYSTEMS COMMAND MANAGEDORIGINAL DESIGN ACTIVITY NOT |
| 100CVUILLUMINATED | 81030 | PRIME TECHNOLOGY INCINTERNATIONAL INSTRUMENTS DIV |
| 100CVUILLUMINATED | 0BHF9 | PRIME TECHNOLOGY, LLC |
Technical Data | NSN 6625-00-038-1406
| Characteristic | Specifications |
|---|---|
| INSTALLATION DESIGN | PANEL |
| INDICATOR TYPE | DIAL W/POINTER |
| MOVEMENT TYPE | MOVING COIL, PERMANENT MAGNET |
| MOVEMENT SUSPENSION METHOD | JEWEL PIVOT BASE |
| FREQUENCY RESPONSE RANGE | +0.060 TO +1.000 KILOHERTZ |
| CIRCUIT ATTACHMENT METHOD AND QUANTITY | 2 SOLDER LUG |
| DIELECTRIC WITHSTANDING VOLTAGE IN VOLTS | 500.0 |
| POWER SOURCE | EXTERNAL |
| CIRCUIT CURRENT FOR WHICH DESIGNED | AC |
| STYLE DESIGNATOR | ROUND SURFACE MTG |
| METER BODY DIAMETER BEHIND MOUNTING FLANGE | 0.915 INCHES MAXIMUM |
| METER DEPTH BEHIND MOUNTING FLANGE | 1.953 INCHES MAXIMUM |
| OVERALL DIAMETER | 1.250 INCHES MAXIMUM |
| OVERALL LENGTH | 2.303 INCHES MAXIMUM |
| MOUNTING FACILITY TYPE AND QUANTITY | 1 RING AND 1 THREADED BODY |
| MATERIAL | PLASTIC |
| NUCLEAR HARDNESS CRITICAL FEATURE | |
| FURNISHED ITEMS AND QUANTITY | SEAL 1; SCREW 2 |
| FEATURES PROVIDED | SELF-ILLUMINATION FACILITY |
| FSC APPLICATION DATA | TEST SET,ELECT. EQUIP. |
