Part Details | ARBITRARY SCALE METER
6625-00-044-3433 An electrically operated instrument which has a marked scale or digital readout display, but the unit of measurement is not given. May indicate electrical or nonelectrical effects but is primarily not a current detecting device; therefore, excludes GALVANOMETER. For instruments whose unit of measurement is not covered by a more specific item, see METER, SPECIAL SCALE.
Alternate Parts: 8DJ48GAX2, 741034P1, 7410343P1, 6625-00-044-3433, 00-044-3433, 6625000443433, 000443433
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1961 | 00-044-3433 | 16476 ( METER, ARBITRARY SCALE ) |
REFERENCE DRAWINGS & PICTURES
FOUR HOLE/STUD RECTANGULAR/SQUARE

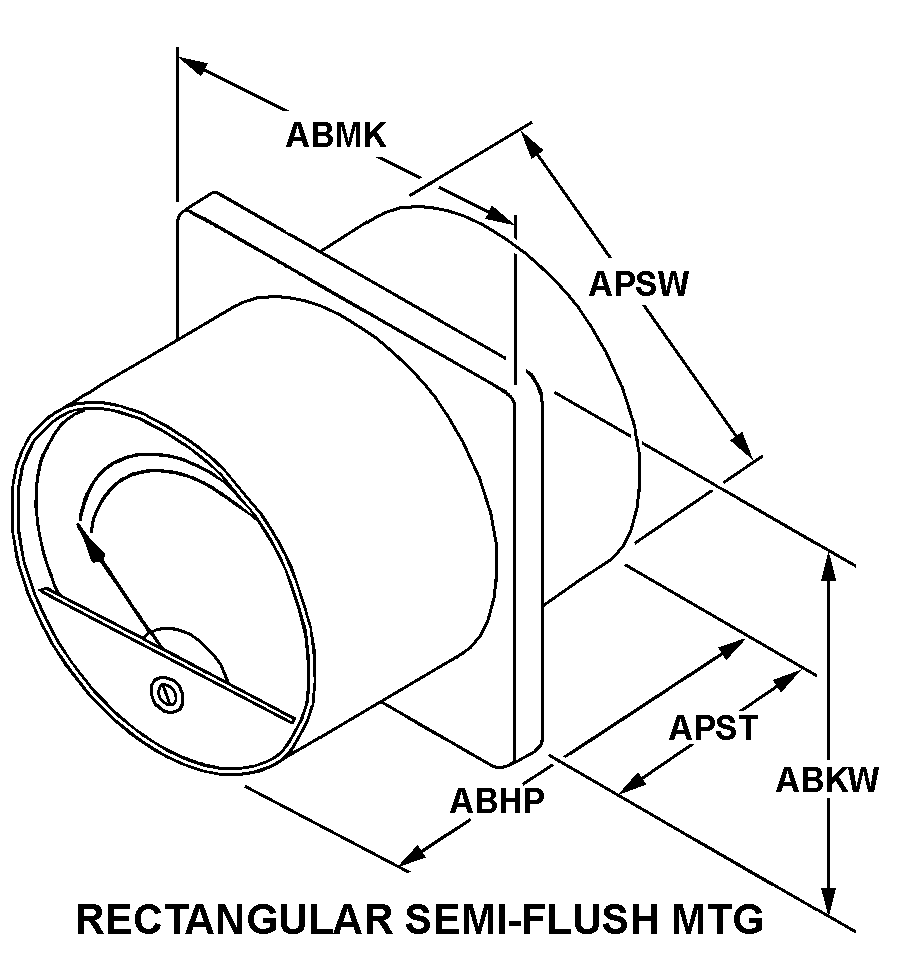

RECTANGULAR SEMI-FLUSH MTG
Cross Reference | NSN 6625-00-044-3433
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 8DJ48GAX2 | 97424 | AMETEK INC.DBA AMETEK AEROSPACE & DEFENSE |
| 741034P1 | 24446 | GENERAL ELECTRIC COMPANY |
| 7410343P1 | 03538 | LOCKHEED MARTIN CORPORATIONDIV RMS |
Technical Data | NSN 6625-00-044-3433
| Characteristic | Specifications |
|---|---|
| INSTALLATION DESIGN | PANEL |
| INDICATOR TYPE | DIAL W/POINTER |
| CIRCUIT ATTACHMENT METHOD AND QUANTITY | 3 CONNECTOR, RECEPTACLE |
| SENSITIVITY RATING | 250.0 MILLIAMPERES |
| CIRCUIT CURRENT FOR WHICH DESIGNED | DC |
| STYLE DESIGNATOR | RECTANGULAR SEMI-FLUSH MTG |
| METER BODY DIAMETER BEHIND MOUNTING FLANGE | 1.930 INCHES NOMINAL |
| METER DEPTH BEHIND MOUNTING FLANGE | 1.713 INCHES NOMINAL |
| OVERALL HEIGHT | 2.250 INCHES NOMINAL |
| OVERALL LENGTH | 2.000 INCHES NOMINAL |
| OVERALL WIDTH | 2.375 INCHES NOMINAL |
| MOUNTING FACILITY TYPE AND QUANTITY | 4 UNTHREADED HOLE |
| MOUNTING HOLE DIAMETER | 0.177 INCHES NOMINAL |
| MOUNTING ARRANGEMENT STYLE | FOUR HOLE/STUD RECTANGULAR/SQUARE |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH | 1.856 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH | 1.856 INCHES NOMINAL |
| NUCLEAR HARDNESS CRITICAL FEATURE | NONHARDENED |
