Part Details | AMMETER
6625-00-066-6925 An instrument which measures electric current and is calibrated and marked in amperes or any multiple and/or submultiple thereof. The value may be expressed by means of a pointer and calibrated dial or a digital readout display. For current detecting type of devices, see GALVANOMETER.
Alternate Parts: 1160779, 1160779, 6625-00-066-6925, 00-066-6925, 6625000666925, 000666925
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JAN 01, 1961 | 00-066-6925 | 16450 ( AMMETER ) |
REFERENCE DRAWINGS & PICTURES
FOUR HOLE/STUD RECTANGULAR/SQUARE

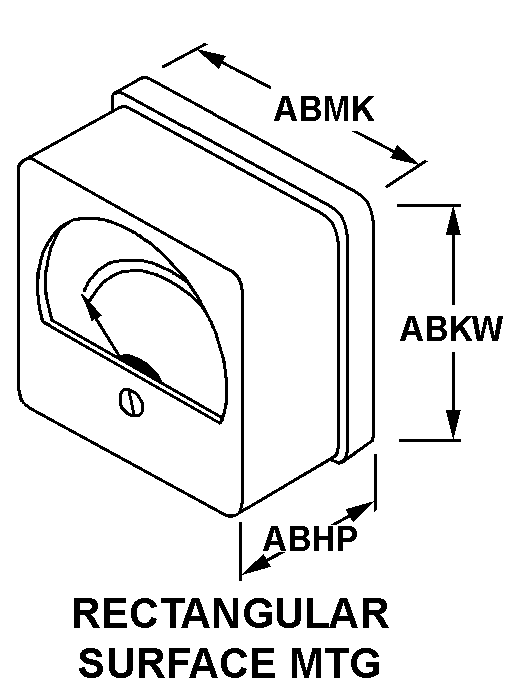

RECTANGULAR SURFACE MTG
Cross Reference | NSN 6625-00-066-6925
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1160779 | 97942 | NORTHROP GRUMMAN SYSTEMS CORPORATIONDIV NORTHROP GRUMMAN SYSTEMS |
| 1160779 | 79500 | WESTINGHOUSE ELECTRIC CORP |
Technical Data | NSN 6625-00-066-6925
| Characteristic | Specifications |
|---|---|
| INSTALLATION DESIGN | PANEL |
| FREQUENCY RESPONSE RANGE | +50.000 TO +60.000 HERTZ |
| CIRCUIT ATTACHMENT METHOD AND QUANTITY | 2 THREADED STUD |
| SENSITIVITY RATING | 300.0 MILLIVOLTS |
| CIRCUIT CURRENT FOR WHICH DESIGNED | AC |
| STYLE DESIGNATOR | RECTANGULAR SURFACE MTG |
| OVERALL HEIGHT | 3.125 INCHES NOMINAL |
| OVERALL LENGTH | 1.843 INCHES NOMINAL |
| OVERALL WIDTH | 3.000 INCHES NOMINAL |
| MOUNTING FACILITY TYPE AND QUANTITY | 1 FLANGE |
| MOUNTING HOLE DIAMETER | 0.112 INCHES NOMINAL |
| MOUNTING ARRANGEMENT STYLE | FOUR HOLE/STUD RECTANGULAR/SQUARE |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH | 2.250 INCHES NOMINAL |
| CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH | 2.250 INCHES NOMINAL |
| MATERIAL | PLASTIC |
| SPECIAL FEATURES | NON-LINEAR SCALE |
