Part Details | ROTATING COUNTER
6680-00-150-6387 An instrument actuated by means of a rotating shaft and designed to register and total numerically in units proportional to one complete revolution of its shaft. It may have a fixed type mounting or designed to be hand held. See also COUNTER, ELECTRICAL.
Alternate Parts: DC3381, 4701, 222204, 22-2204, 301644, 30-164-4, 14000201, 14000-201, 6680-00-150-6387, 00-150-6387, 6680001506387, 001506387
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 66 | JUL 15, 1970 | 00-150-6387 | 30762 ( COUNTER, ROTATING ) |
REFERENCE DRAWINGS & PICTURES

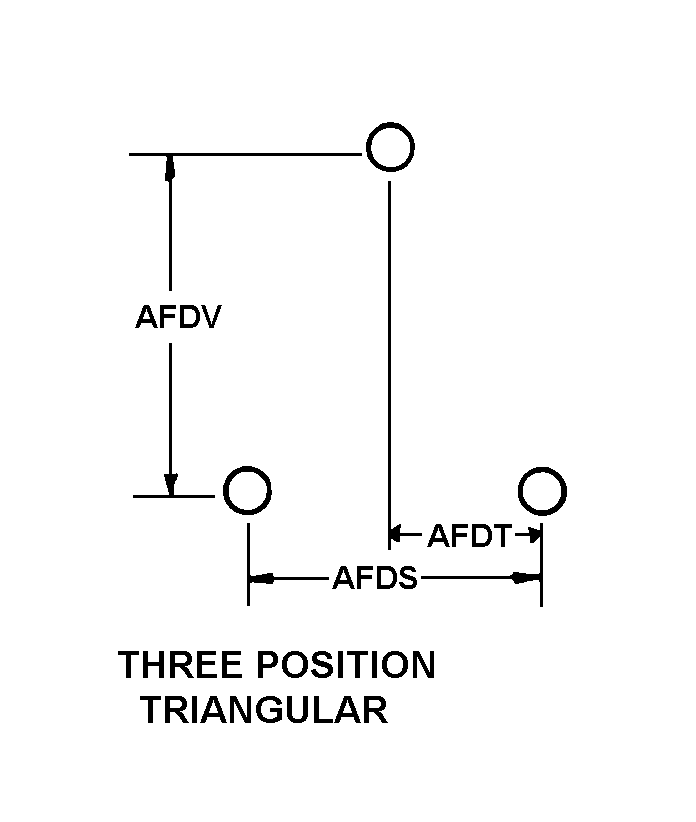

THREE POSITION TRIANGULAR
SQUARE/RECTANGULAR CASED
Cross Reference | NSN 6680-00-150-6387
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| DC3381 | 99479 | BOWMAR, LLC |
| 4701 | 02005 | HAYDON KERK MOTION SOLUTIONS, INC.DIV HAYDON KERK |
| 22-2204 | 35918 | HORIZON AEROSPACE LLC DBA MAGNETICSDIVISION |
| 30-164-4 | 58880 | MEGGITT (NEW HAMPSHIRE), INC |
| 14000-201 | 19478 | MELLAND GEAR & INSTRUMENT OFHAUPPAUGE, INC |
Technical Data | NSN 6680-00-150-6387
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | SQUARE/RECTANGULAR CASED |
| OVERALL LENGTH | 0.796 INCHES NOMINAL |
| OVERALL HEIGHT | 0.860 INCHES NOMINAL |
| OVERALL WIDTH | 0.916 INCHES NOMINAL |
| REGISTER QUANTITY | 1 |
| NUMERAL DISPLAY METHOD | DRUM |
| MOUNTING FACILITY TYPE AND QUANTITY | 3 UNTHREADED HOLE |
| MOUNTING ARRANGEMENT STYLE | THREE POSITION TRIANGULAR |
| LONGEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS | 0.576 INCHES NOMINAL |
| SHORTEST HORIZONTAL DISTANCE BETWEEN MOUNTING CENTERS | 0.288 INCHES NOMINAL |
| LONGEST VERTICAL DISTANCE BETWEEN MOUNTING CENTERS | 0.732 INCHES NOMINAL |
