Part Details | BORESIGHTING TARGET
6920-00-714-8907 A paper, plastic and/or metal item of square or rectangular shape designed as an aiming point to be used in bore sighting a gun to bring the axis of the barrel of a spotting pistol, spotting rifle, subcaliber rifle and/or telescope sight(s) into coaxial alignment with the center line of a cannon tube or artillery trainer barrel. It usually consists of a series of quartered circles printed on a white background with alternate quadrants printed in black. Crosses, center lines and other appropiate sighting marks may also be included.
Alternate Parts: 7148907, 6920007148907, 6920-00-714-8907, 00-714-8907, 6920007148907, 007148907
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 69 | JAN 01, 1963 | 00-714-8907 | 22485 ( TARGET, BORESIGHTING ) |

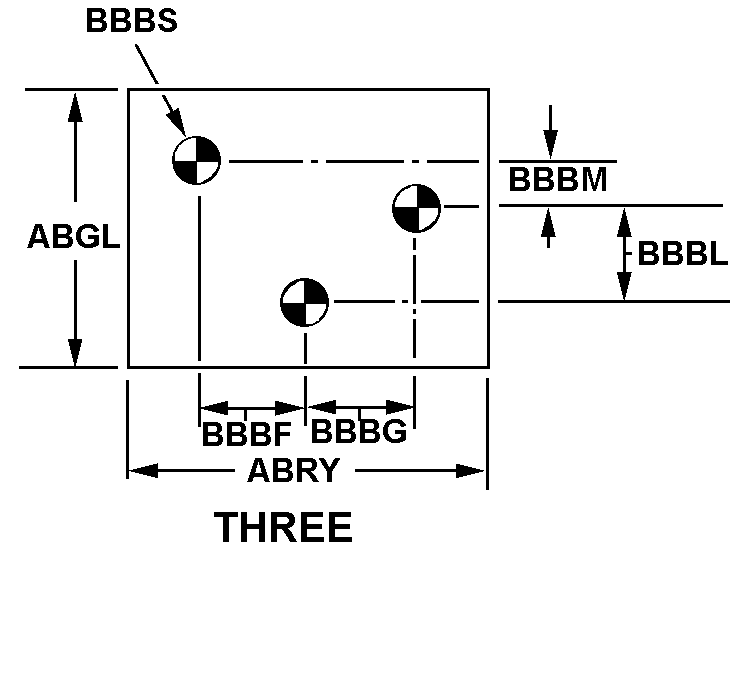

REFERENCE DRAWINGS & PICTURES
THREE
Cross Reference | NSN 6920-00-714-8907
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 7148907 | 19204 | ARMY, UNITED STATES DEPARTMENT OFTHE |
| 6920007148907 | SCY13 | E.C.A ETABLISSEMENTCENTRALD'APPROVISIONNEMENT DES |
Technical Data | NSN 6920-00-714-8907
| Characteristic | Specifications |
|---|---|
| STYLE DESIGNATOR | THREE |
| WIDTH | 40.000 INCHES NOMINAL |
| LENGTH | 32.000 INCHES NOMINAL |
| HORIZONTAL DISTANCE BETWEEN FIRST AND SECOND QUARTERED CIRCLE CENTERS | 15.400 INCHES NOMINAL |
| HORIZONTAL DISTANCE BETWEEN SECOND AND THIRD QUARTERED CIRCLE CENTERS | 13.560 INCHES NOMINAL |
| VERTICAL DISTANCE BETWEEN FIRST AND SECOND QUARTERED CIRCLE CENTERS | 8.370 INCHES NOMINAL |
| VERTICAL DISTANCE BETWEEN SECOND AND THIRD QUARTERED CIRCLE CENTERS | 11.780 INCHES NOMINAL |
| LARGEST QUARTERED CIRCLE RADIUS | 4.000 INCHES NOMINAL |
