Part Details | STRUCTURAL ANGLE
9540-00-402-0369 A structural shape fabricated from a ferrous or nonferrous material and resembling the letter L in cross-sectional form. The edges may have a bulb, be rounded, and the inside corner may have a fillet.
Alternate Parts: 1M2618, QQA20011, QQA200-11, 42542, AMSQQA20011, AMS-QQA200-11, 9540-00-402-0369, 00-402-0369, 9540004020369, 004020369
| Supply Group (FSG) | NSN Assigned | NIIN | Item Name Code (INC) |
|---|---|---|---|
| 95 | APR 08, 1970 | 00-402-0369 | 37017 ( ANGLE, STRUCTURAL ) |
REFERENCE DRAWINGS & PICTURES

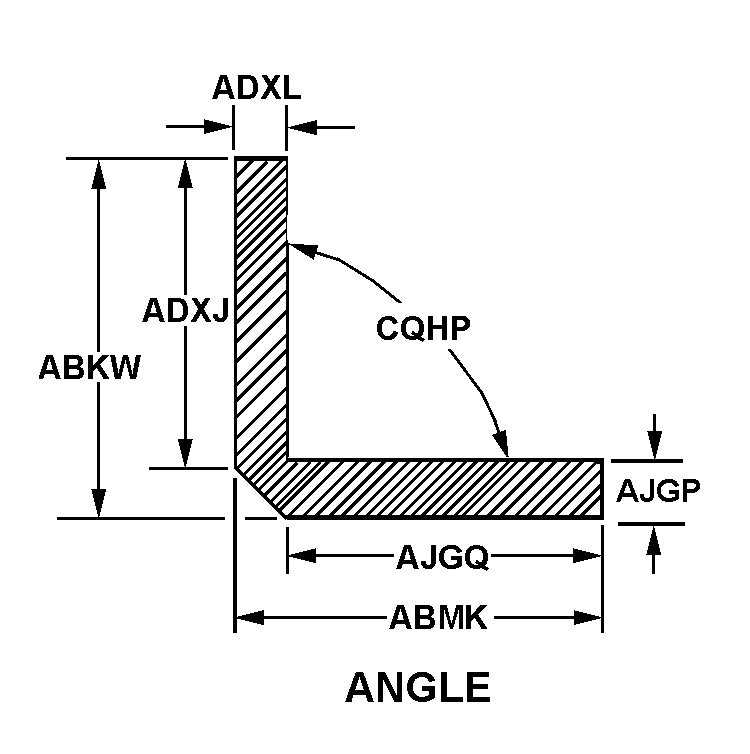

ANGLE
SQUARE END
SQUARE END
Cross Reference | NSN 9540-00-402-0369
| Part Number | Cage Code | Manufacturer |
|---|---|---|
| 1M2618 | 76301 | BOEING COMPANY, THEDBA BOEING |
| QQA200-11 | 81348 | FEDERAL SPECIFICATIONSPROMULGATED BY GENERAL SERVICES |
| 42542 | 27610 | INTERNATIONAL LIGHT METALS CORPSUB OF MARTIN MARIETTA CORP |
| AMS-QQA200-11 | 81343 | SOCIETY OF AUTOMOTIVE ENGINEERS INC |
Technical Data | NSN 9540-00-402-0369
| Characteristic | Specifications |
|---|---|
| MATERIAL | ALUMINUM ALLOY 7075 |
| MATERIAL DOCUMENT AND CLASSIFICATION | QQ-A-200 TO 11 FED SPEC 1ST MATERIAL RESPONSE |
| FABRICATION METHOD | EXTRUDED |
| HEAT TREATMENT | O-ANNEALED |
| LENGTH | 10.000 FEET MINIMUM AND 12.000 FEET MAXIMUM |
| BASIC SHAPE STYLE | ANGLE |
| OVERALL HEIGHT | 1.370 INCHES NOMINAL |
| OVERALL WIDTH | 5.090 INCHES NOMINAL |
| LEFT SIDE FLANGE HEIGHT | 0.955 INCHES NOMINAL |
| LEFT SIDE FLANGE THICKNESS | 0.143 INCHES NOMINAL |
| BASE FLANGE THICKNESS | 0.290 INCHES NOMINAL |
| BASE FLANGE WIDTH | 5.045 INCHES NOMINAL |
| LEFT INSIDE ANGLE | 95.0 DEGREES NOMINAL |
| FIRST TIP STYLE | SQUARE END |
| SECOND TIP RELATIONSHIP TO FIRST TIP | IDENTICAL |
| WEIGHT PER UNIT MEASURE | 1.970 POUNDS PER LINEAR FOOT |
| NONDEFINITIVE SPEC/STD DATA | 0 TEMPER |
